突如其來的 AMD Radeon VII 讓整個高階顯示卡市場有了不一樣的聲音出現。

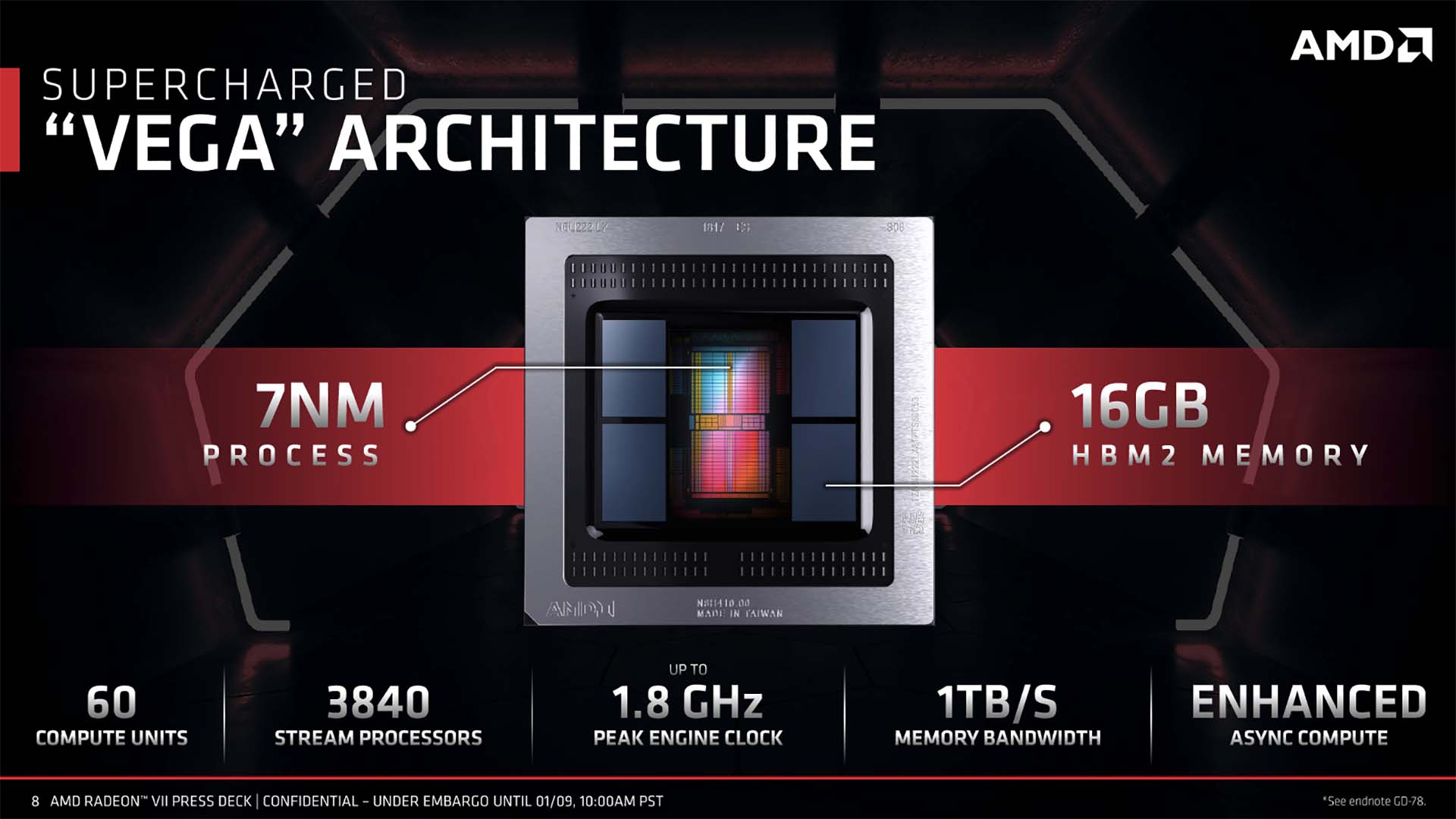

GPU 代號 Vega 20 的 AMD Radeon VII 採用 TSMC 7nm 製程,搭配 16GB HBM2 記憶體,在 CES 2019 大會 Keynote 上由 AMD 執行長 Lisa Su 宣布在 2 月 7 日上市,而這樣的資訊雖然無法讓 NVIDIA GeForce RTX 20 系列降價,但也提供市場一個不一樣的選擇。

16GB 記憶體是一個可怕的數字,AMD 在簡報中提到,這部分主要是因為系統對於顯示卡記憶體需求有所增加。

創作部分的顯示卡記憶體需求從過去 1080p 的 4GB 提升至 4K 解析度的 8GB,緊接著在 6K 或者是 8K 解析度部分,對於顯示卡記憶體的最低需求將會是 11GB;以 Battlefield 系列遊戲來看,這方面對於顯示卡記憶體需求也在逐年增加,在 2016 年的 Battlefield 1 僅需要 4GB,但 Battlefield V 部分則是提升至 8GB,這中間也只間隔 2 年時間。

另一方面,從 SDR 提升至 HDR 也對記憶體有著更大的需求,因此 AMD Radeon VII 16GB HBM2 顯示卡有著一定的存在價值。

跟著我們來了解一下第一款 7nm 製程的遊戲用顯示卡,也就是 AMD Radeon VII 的規格,同時我們也將 AMD Radeon RX Vega 64 拉進來做比較。


AMD Radeon VII vs AMD Radeon Vega 64

Compute Units – 60 vs 64;
Stream Processors – 3840 vs 4096;
ROPs – 128 vs 64;
Bsse Clock – 1450MHz vs 1247MHz;
Boost Clock – 1800MHz vs 1546MHz;
Memory Clock – 2.0Gbps vs 1.89Gbps;
Memory Bus Width – 4096 bit vs 2048 bit;
HBM2 VRAM – 16GB vs 8GB;
Single Precision – 13.8 TFLOPs vs 12.7 TFLOPs;
Transistor Count – 13.2B vs 12.5B;

就規格來看,AMD Radeon RX Vega 64 有不少項目是領先的,但特別的部分在於 13.2B 電晶體數量實在 331mm² 條件下達成;若與擁有 12.5B 電晶體數量 Radeon RX Vega 64 的 495mm² 相比之下,Radeon VII 的 GPU Die 面積其實縮小相當大的範圍。也因為 GPU Die 面積縮小,所以才能再整合 2 顆 4GB HBM2 顆粒在一顆封裝內,提供 16GB HBM2 記憶體。

遊戲用顯示卡外,AMD Radeon VII 在 DAVINCI、LUXMARK 以及 BLENDER 都有著不錯的表現提升,因此就如前面提到,這張顯示卡不單單可以執行遊戲,也能應付一般創作者的需求。

預計 2 月 7 日上市的 AMD Radeon VI 建議售價為 699 USD,如果我們有機會拿到 Radeon VII,屆時再來與 NVIDIA GeForce RTX 2080 進行比較。另一方面,就我們收到的資訊顯示,採用 Vapor Champer 三風扇散熱器的 AMD Radeon VII 只會有公版卡,且 BIOS 部分無法依照各品牌需求進行調整。
