ROG 家族首款 AMD 平台小板,裝 X570 小主機的最強人選。

ASUS 今年針對 AMD Ryzen 3000 處理器暨平台,在「正」ROG 家族新規劃一款小板 ROG Crosshair VIII Impact,它的定位高於 ROG Strix X570-I Gaming。ROG Crosshair VIII Impact 採用 AMD X570 晶片組,之所以能夠吸引眾人目光,是因為基於 Mini-DTX 尺寸高規格設計。

Mini-DTX 尺寸規格的 ROG Crosshair VIII Impact,設計尺寸 20.3 x 17cm 較 Mini-ITX 略寬 3.3cm,其實有 2 個匯流排介面背板開口的 Mini-ITX 機殼,大多可以容納下 ROG Crosshair VIII Impact。至於 ASUS 為何要採用 Mini-DTX 規格,無非是想爭取多一些電路板可用空間,最佳化設計並堆砌更多特色功能,塑造出等級高於 ROG Strix X570-I Gaming 的小板。

ROG Crosshair VIII Impact 所裝配鋁合金背板,在 VRM 相對應位置內藏了銅質熱導管,提藉以提升輔助散熱的效率。從處理器強化背板周圍也能看出,一些關鍵用料分散配置在此,ASUS 充分運用了電路板正反兩面空間。而藉由 Mini-DTX 規格爭取來的空間,ASUS 選擇導入 SO-DIMM.2 擴充模組設計,作用同老大哥 DIMM.2 是安裝 M.2 固態硬碟之用。

因應 X570 晶片組溫度較高這點特性,ASUS 於線路設計布局時,將它擺放在靠近 I/O 背板端。這讓 ROG Crosshair VIII Impact 的 I/O 遮罩,不再只有視覺美化之類作用,因為裡面可是配置了 2 顆散熱風扇。ASUS 一樣採用 Delta 客製化 Superflo 風扇,標榜低噪音、軸承高耐用性(60,000 小時壽命),而且散熱片設計配置也將 VRM 迴路散熱需求考量在內。

處理器供電迴路方面,以 Infineon 型號 TDA21472 整合式電晶體、細微粉末合金電感、10K 黑色金屬固態電容器等元件,搭配倍相器構成 8 + 2 相迴路,唯一 8-pin 電源輸入端結合了 ProCool II 強化設計。其 2 組記憶體插槽除了採 OptiMem III 線路最佳化布局,規格標示超頻時脈可達 DDR4-4800+,同時也支援 Double-Capacity 模組,使裝配容量能夠達到 64GB。


在 Mini-DTX 這也不算太充裕的空間裡,ASUS 盡可能平衡配置周邊元素,所以也是塞得密密麻麻。處理器與機殼風扇、水泵等 4-pin 插座各有 1 組,同時在 VRM、處理器插座、和下圖一堆針腳區域,配置了溫度感應器和接頭。在這個小區域裡,還有水冷進、出(2-pin)與水流(3-pin)等接腳,以及 Slow 模式切換器、LN2 模式跳線帽、安全與重試按鈕、Node 插座,連同 Aura RGB 燈條和 Aura 可定址 Gen 2 接頭等。

接著來看功能堆砌、配置,ROG Crosshair VIII Impact 很自然也用了預載 I/O 設計,而且各連接埠標示字樣都轉了向,體貼普遍直立式的機殼環境。另一項人性化設置,是將 Q-Code 除錯燈號移置到 I/O 背板上,初步排除問題時不再需要拆機殼。至於「正」ROG 的基礎元素,CMOS 清除和 USB BIOS Flashback 按鈕,以及後者指定的 USB 埠一樣也沒少。

此處可用 USB 埠總共有 8 組,由左至右(平放時)來看,最左邊 2 組紅色 Type-A 為 USB 3.2 Gen 2,藍色 Type-A 則是 USB 3.2 Gen 1,皆連接至 Ryzen  3000 處理器端。而靠近中間的 3 組紅色 Type-A 與 1 組 Type-C,連同內部 USB 3.2 Gen 2 / Gen 1、USB 2.0 擴充埠等,都由 X570 晶片組負責,這配置數量應該是很夠用了。


ROG Crosshair VIII Impact 所導入 Wi-Fi 6 無線網路,採用常見 Intel 型號 Wi-Fi 6 AX200 模組,2 x 2 天線配置最高傳輸速率可達 2.4Gbps。而乙太網路仍停留在 1Gbps 規格,是採用 Intel 型號 I211-AT 獨立控制器,附加 LANGuard 防護設計。我們納悶怎沒升級至 2.5Gbps 甚至是 5Gbps 規格,ASUS 表示因為 2.5Gbps 可用設計方案未必受玩家喜愛,而 5Gbps 控制器的體積又偏大,沒有足夠合適空間位置做線路設計布局。

內建音效採用模組化設計,看連接器形狀應該屬於 M.2 的變種,上覆金屬蓋可能是裝飾效果大於訊號遮蔽考量。內建 8 聲道音效總和設計稱作 SupremeFX,核心基礎是客製化 S1220 邊解碼器,它自己配備了 SupremeFX Shielding 遮罩。另外搭配 ESS 型號 ES9023P 數位類比轉換器、Ti 型號 RC4850 運算放大器、Nichicon 音響電容器、獨立阻抗感應等用料 / 設計構成,I/O 背板 3 組輸出還結合 LED 燈光,同時也有 S/PDIF 光纖數位輸出端子。

硬體層面介紹來到最後的儲存,SO-DIMM.2 本身帶有一定厚度散熱片,而且頂端有 ROG 字樣 Aura Sync 燈效。電路板正反兩面各配有 1 組 M.2 插槽,可使用 M.2 Type 2242~2280 長度、PCIe 4.0 x4 NVMe 與 SATA 6Gb/s 介面固態硬碟模組,散熱片內側都已經預先黏貼了導熱膠。SO-DIMM.2 該說長得高了點或頭重腳輕嗎?如果刻意搖晃、玩弄它可能會覺得不甚穩固,ASUS 表示設計時評估過幾種固定方案,這最終定案結果在正常使用下是無虞。


此外還能看到 Aura 可定址 Gen 2 接頭,以及 2 組 4-pin 散熱風扇插座,能依燈效喜好與系統散熱要求斟酌使用。至於 SATA 插槽配置部分,從 X570 晶片組拉出提供基本 4 組,鄰近記憶體的 2 組使用直立插座,另外 2 組由於通常會被顯示卡擋到,所以改用轉 90 度插座。其實包含旁邊的 USB 2.0 擴充埠、Node 插座等配置,ASUS 基於同樣的考量,也是將之轉 90 度。(ROG Crosshair VIII Impact 本身 Aura Sync 燈效,是在主電源、SATA 埠這端布建一排)

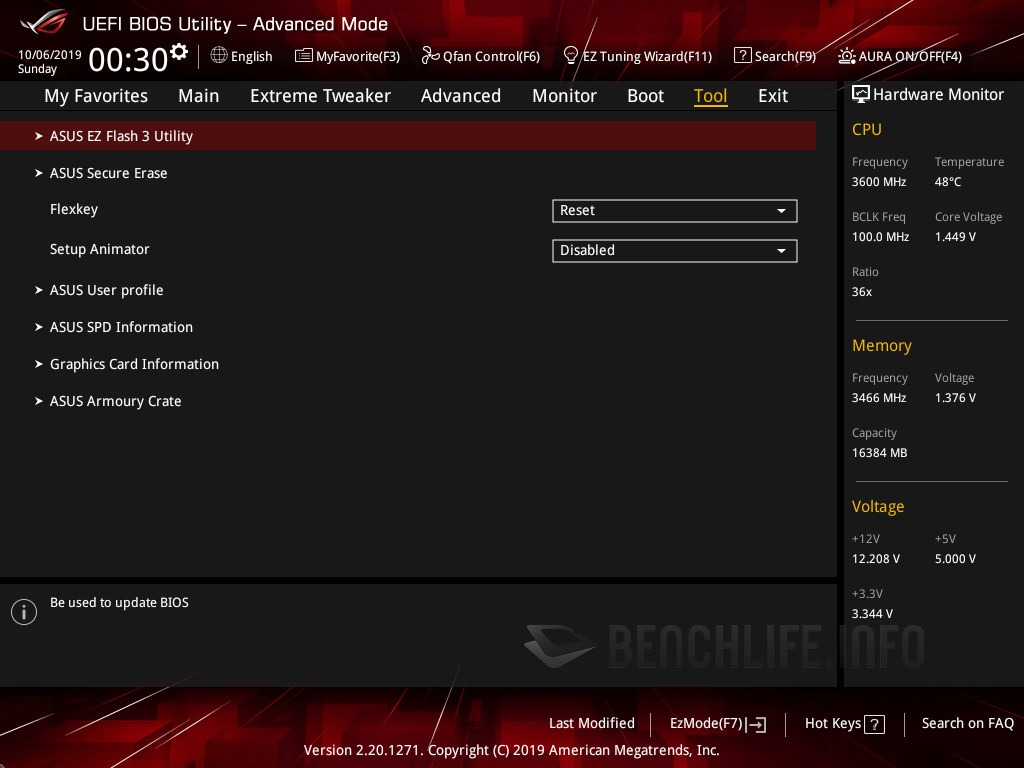

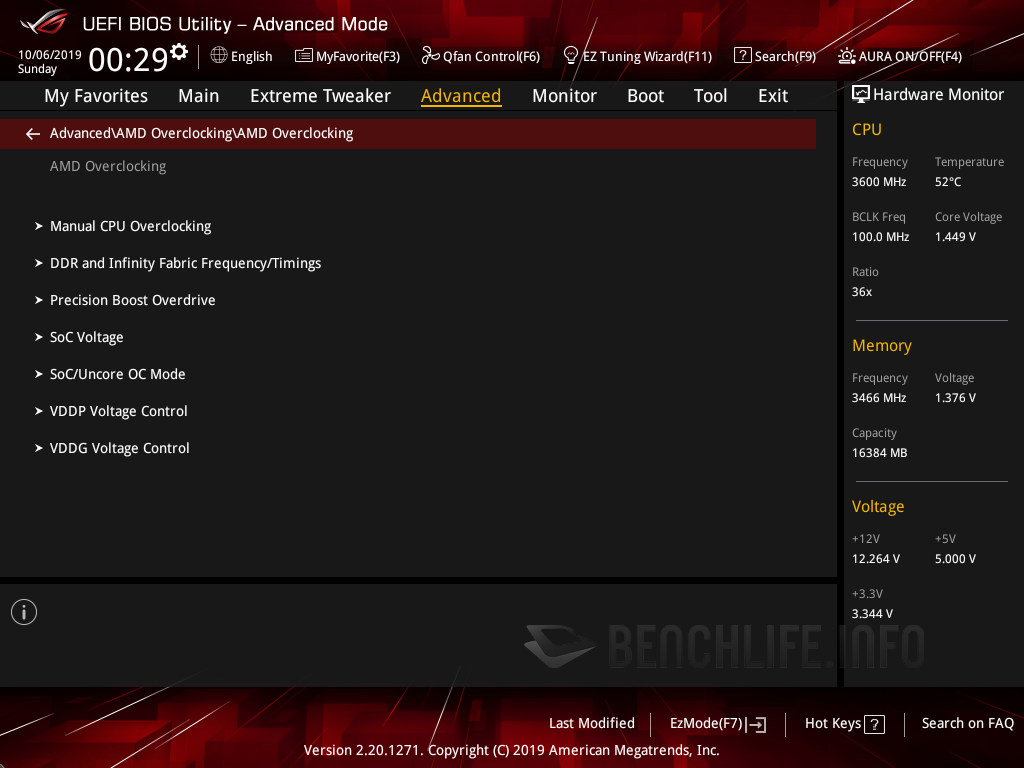

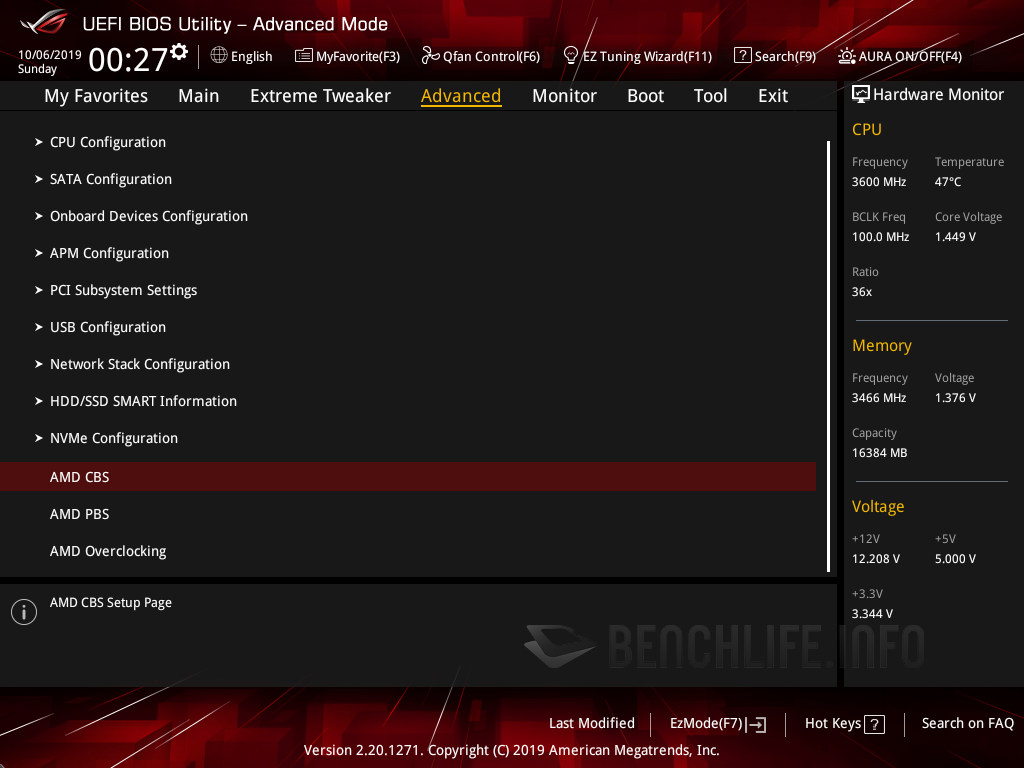

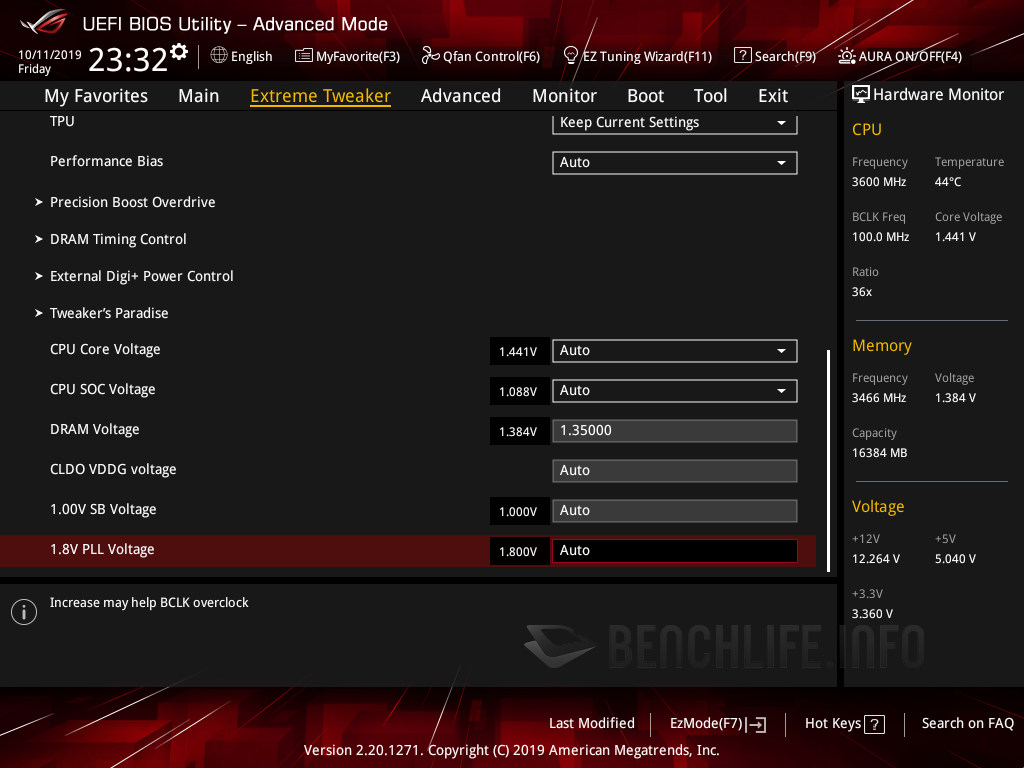

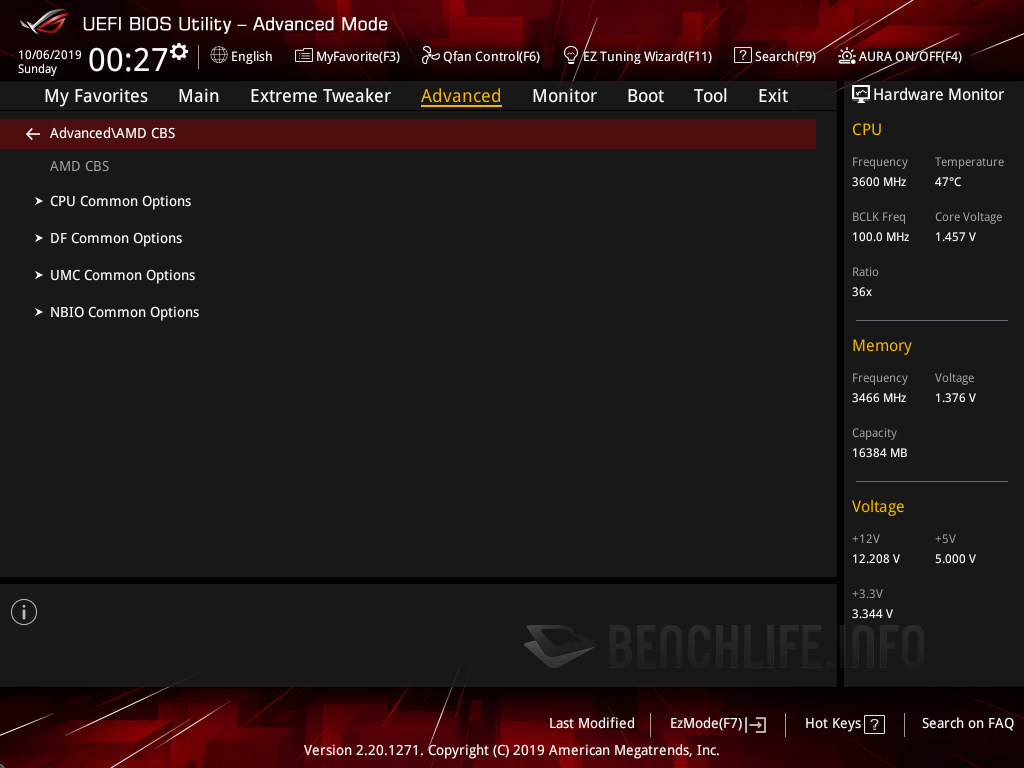

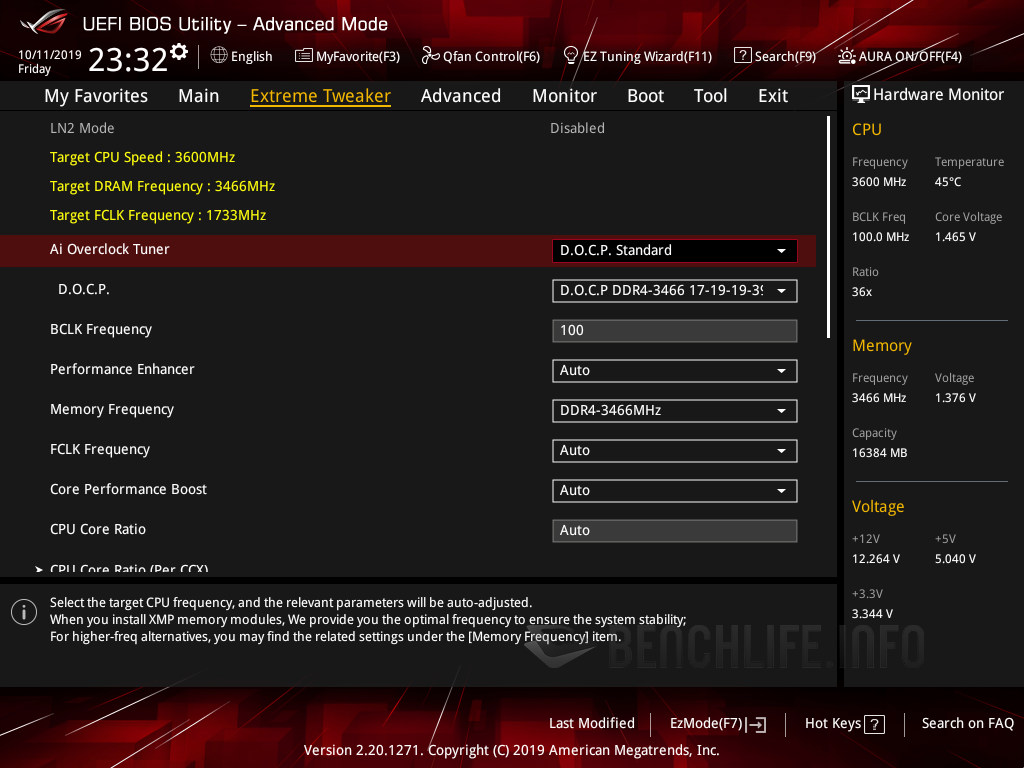

身為「正」ROG 家族成員,ROG Crosshair VIII Impact 的 UEFI BIOS 調整項目,自然也是相當完備。在「Extreme Tweaker」可以盡情調整處理器與記憶體相關設定,而「Advanced」提供 HD Audio、Q-Code、LAN、Wi-Fi、Bluetooth 等高度自主權,如果覺得用不到可以選擇關閉,其結尾處還有 AMD 平台特有的調整選項。附加工具暫時沒有變動,Secure Erase、Armoury Crate 等實用項目俱在,設計同稍早推出的兄弟產品。

ASUS ROG Crosshair VIII Impact - BIOS (6)
ASUS ROG Crosshair VIII Impact - BIOS (8)
ASUS ROG Crosshair VIII Impact - BIOS (9)
ASUS ROG Crosshair VIII Impact - BIOS (7)
ASUS ROG Crosshair VIII Impact - BIOS (1)
ASUS ROG Crosshair VIII Impact - BIOS (2)
ASUS ROG Crosshair VIII Impact - BIOS (3)
ASUS ROG Crosshair VIII Impact - BIOS (5)
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...

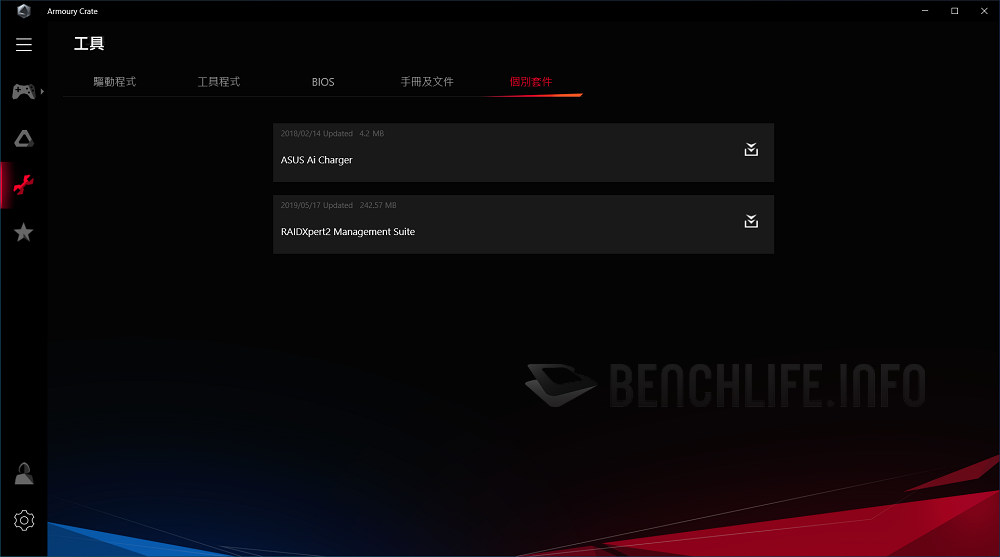

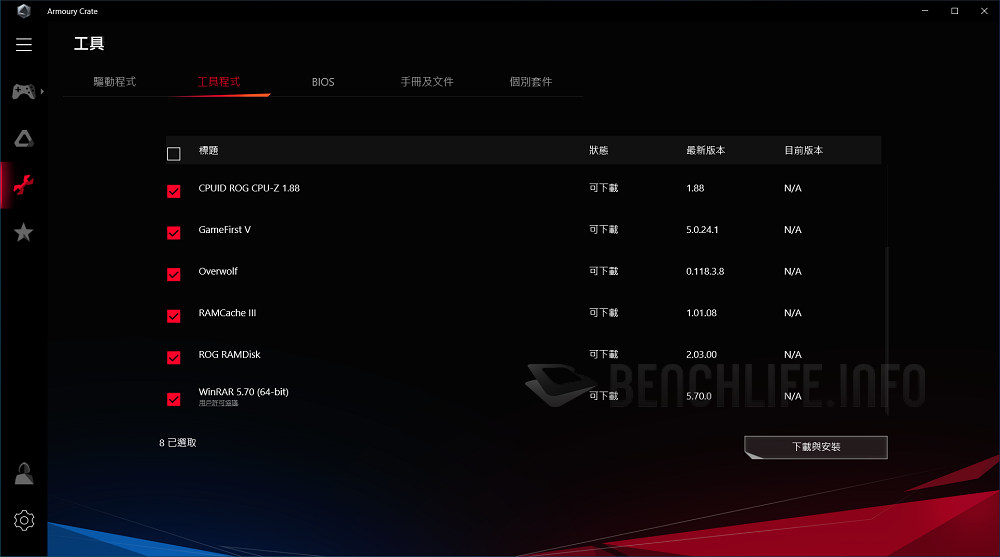

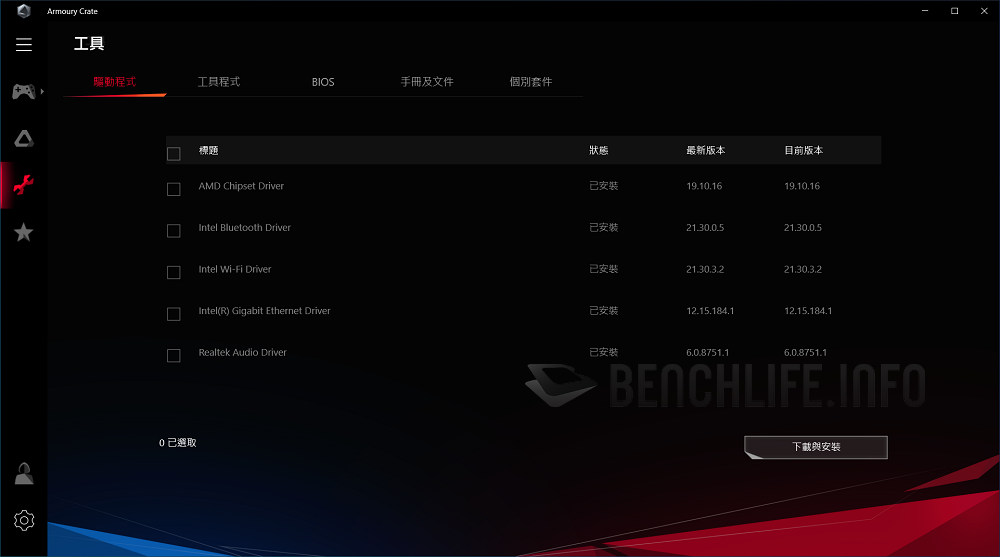

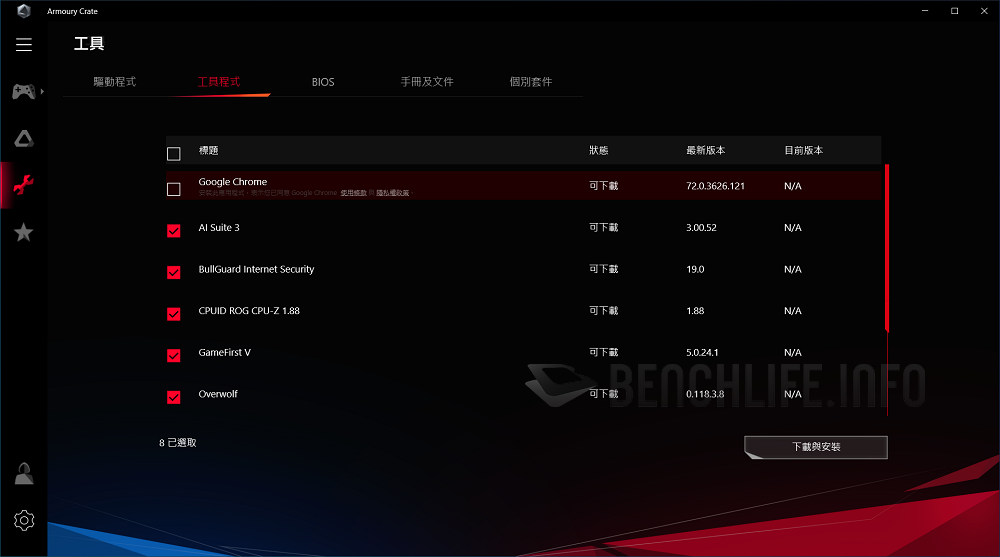

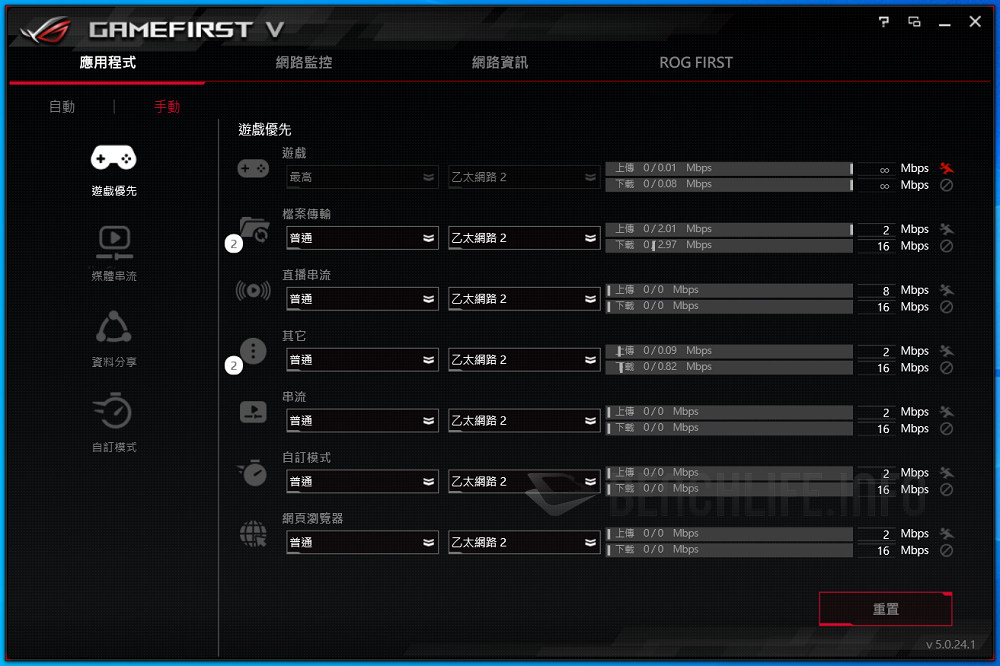

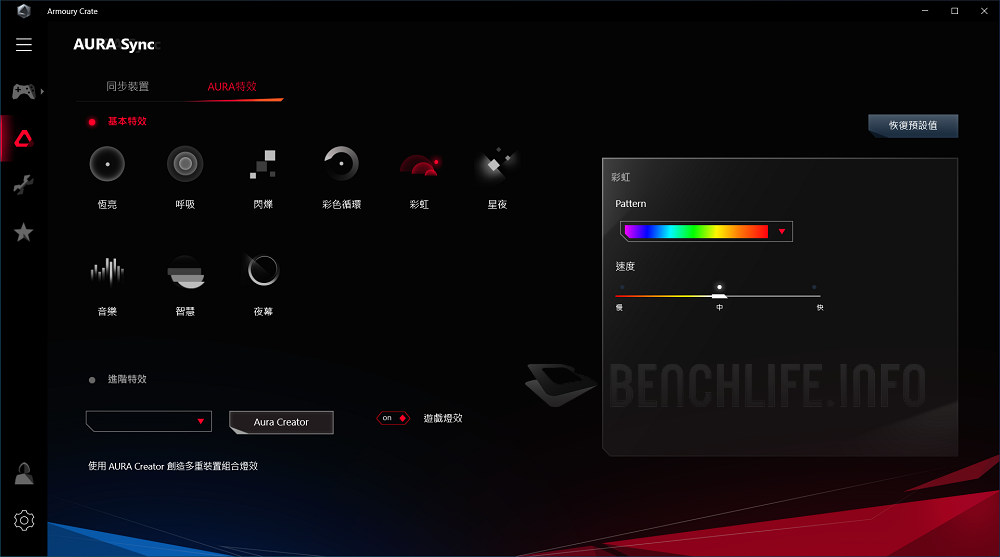

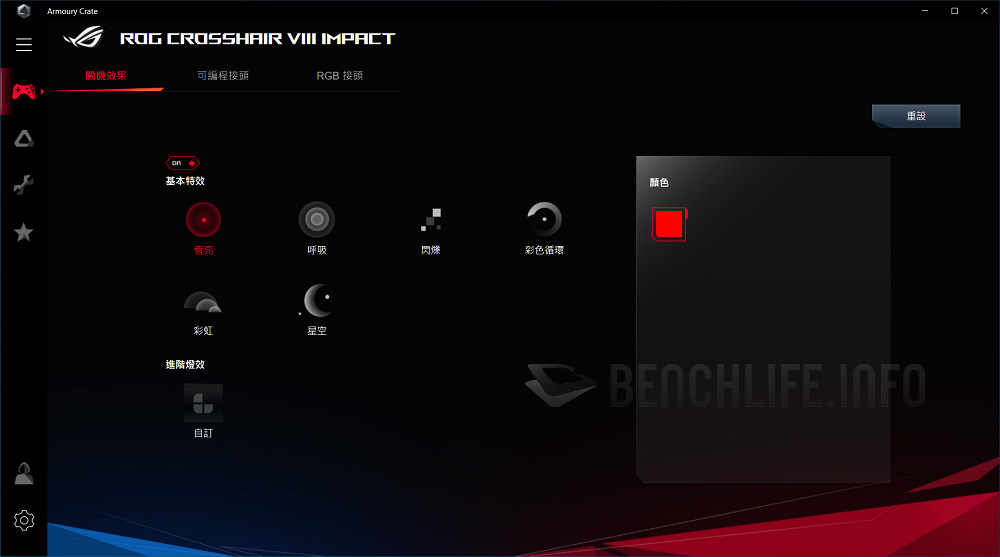

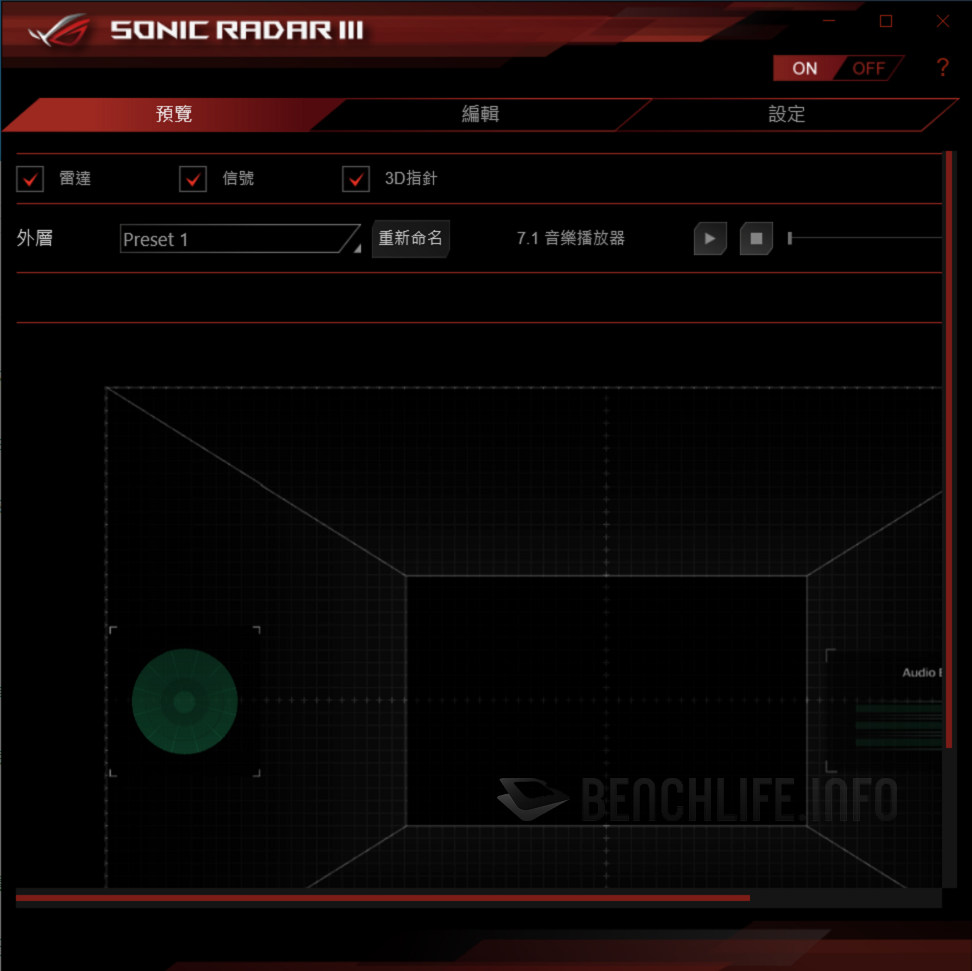

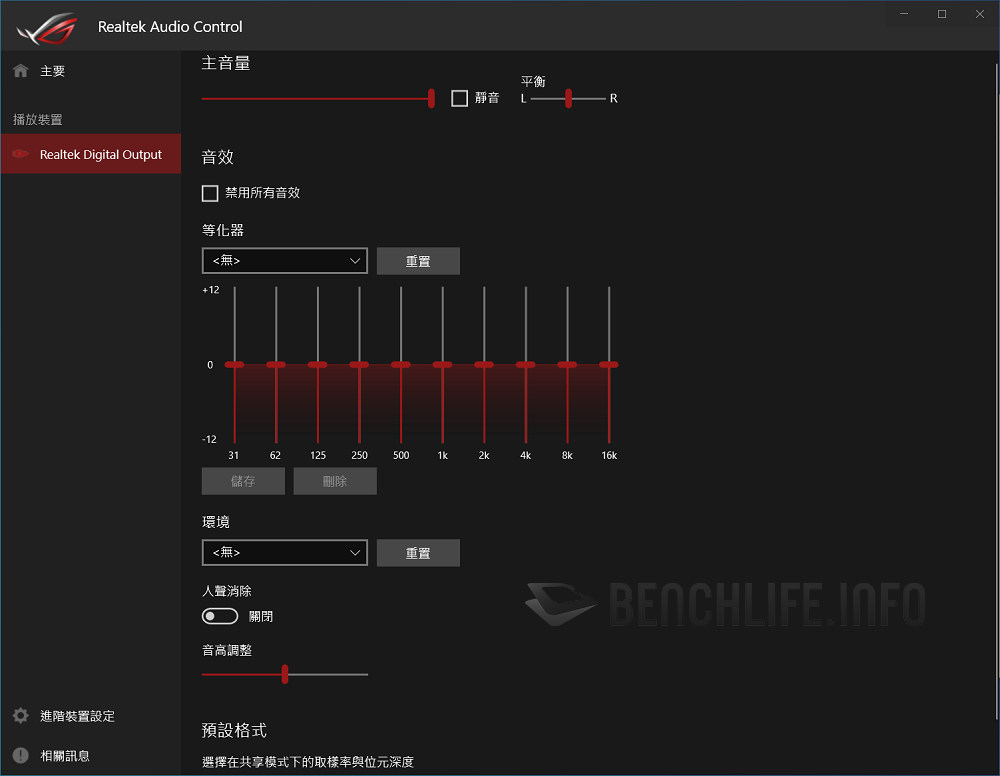

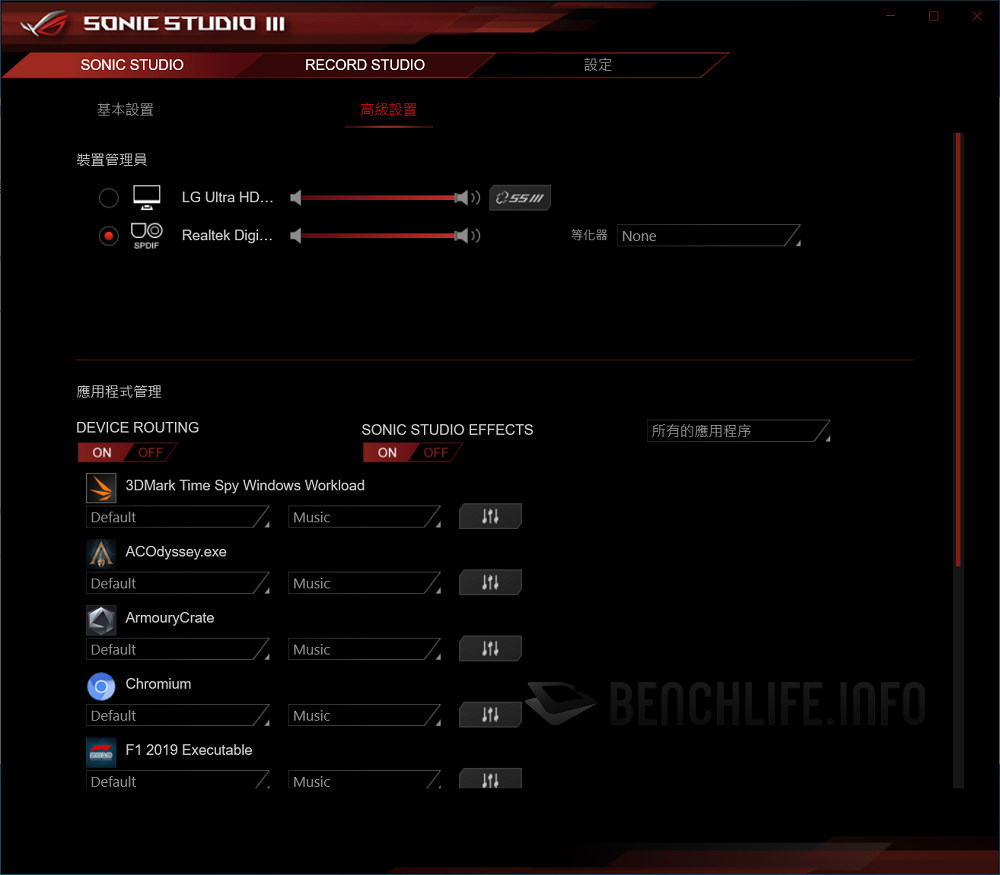

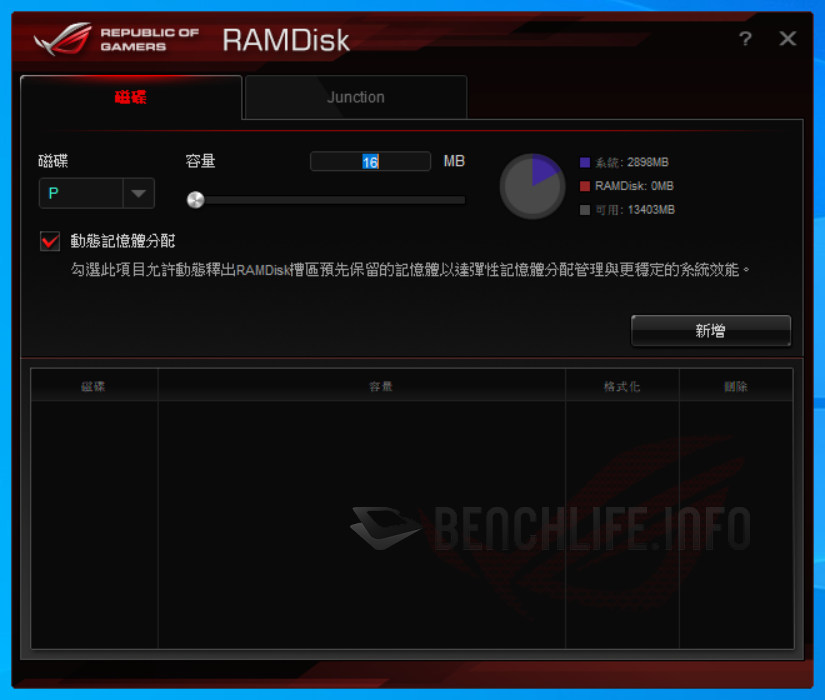

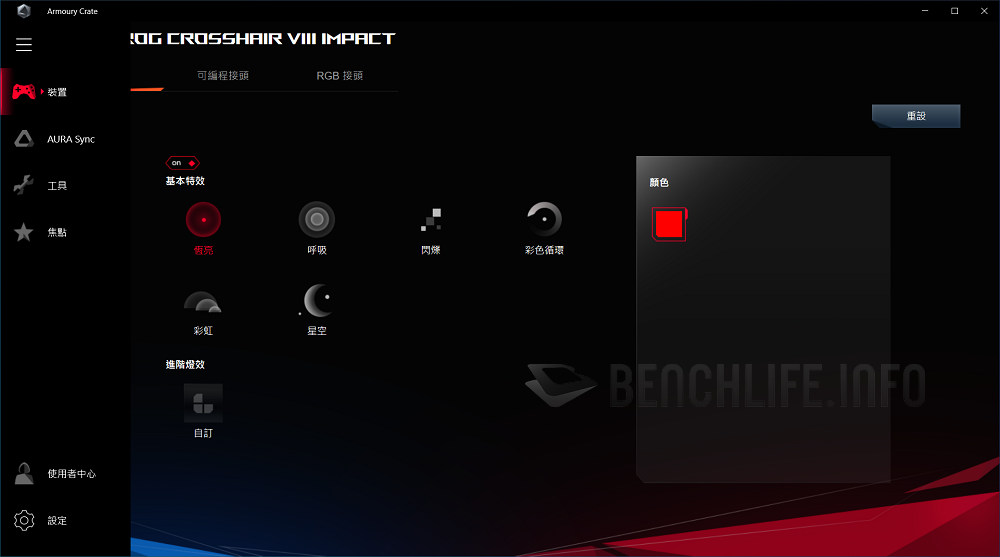

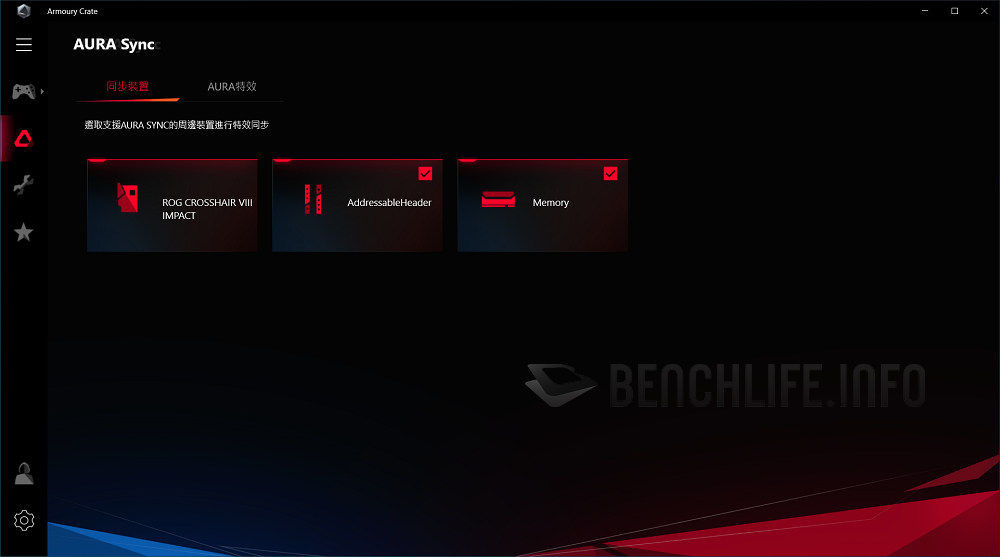

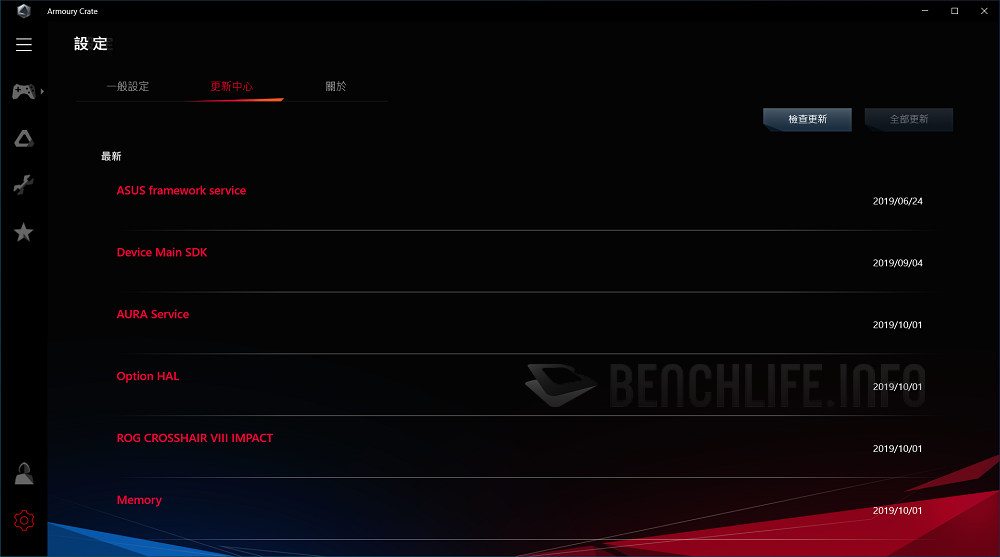

附加工具軟的開端 Armoury Crate,當 Windows 10 初次安裝完便能發揮作用,得以協助快速安裝驅動程式、附加工具軟體,以及執行必要的更新。ROG Crosshair VIII Impact 不再提供 Aura Sync 軟體,因為相關控制功能已經整併進 Armoury Crate,而驅動音效時一樣會自動安裝 Sonic Studio III 與 Sonic Radar III,尤其前者是可以提升便利性、體驗。以往的重點 AI Suite 如舊,方便在作業系統環境調整和 UEFI BIOS 連動的系統核心、散熱設置,至於 GameFirst V 網路最佳化管理、RAMCache III 磁碟加速、RAMDisk 虛擬磁碟等,端看個人喜好與需求來決定安裝與否。

ASUS ROG Crosshair VIII Impact - Software (13)
ASUS ROG Crosshair VIII Impact - Software (14)
ASUS ROG Crosshair VIII Impact - Software (15)
ASUS ROG Crosshair VIII Impact - Software (16)
ASUS ROG Crosshair VIII Impact - Software (1)
ASUS ROG Crosshair VIII Impact - Software (2)
ASUS ROG Crosshair VIII Impact - Software (3)
ASUS ROG Crosshair VIII Impact - Software (4)
ASUS ROG Crosshair VIII Impact - Software (5)
ASUS ROG Crosshair VIII Impact - Software (9)
ASUS ROG Crosshair VIII Impact - Software (11)
ASUS ROG Crosshair VIII Impact - Software (10)
ASUS ROG Crosshair VIII Impact - Software (12)
ASUS ROG Crosshair VIII Impact - Software (6)
ASUS ROG Crosshair VIII Impact - Software (8)
ASUS ROG Crosshair VIII Impact - Software (7)
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...

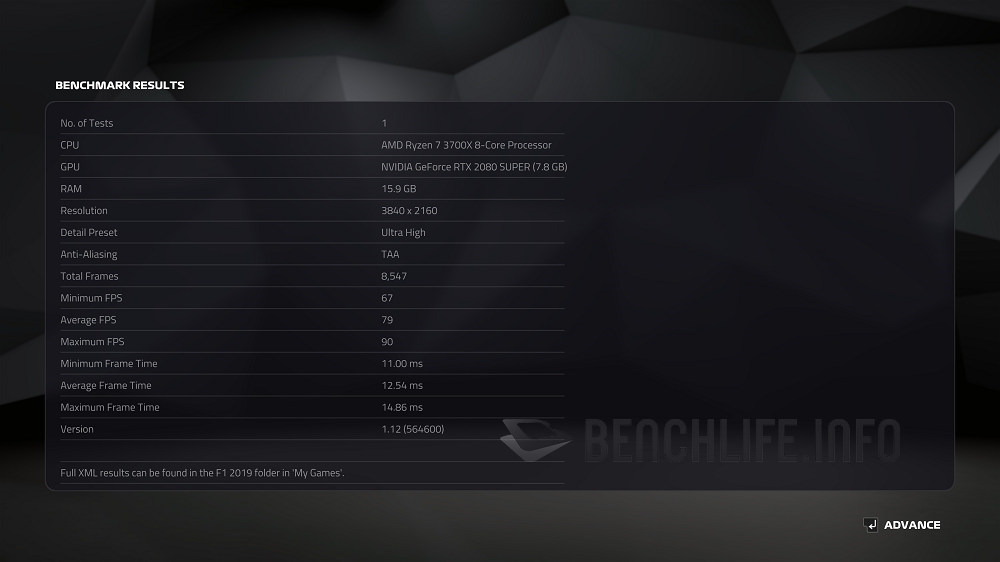

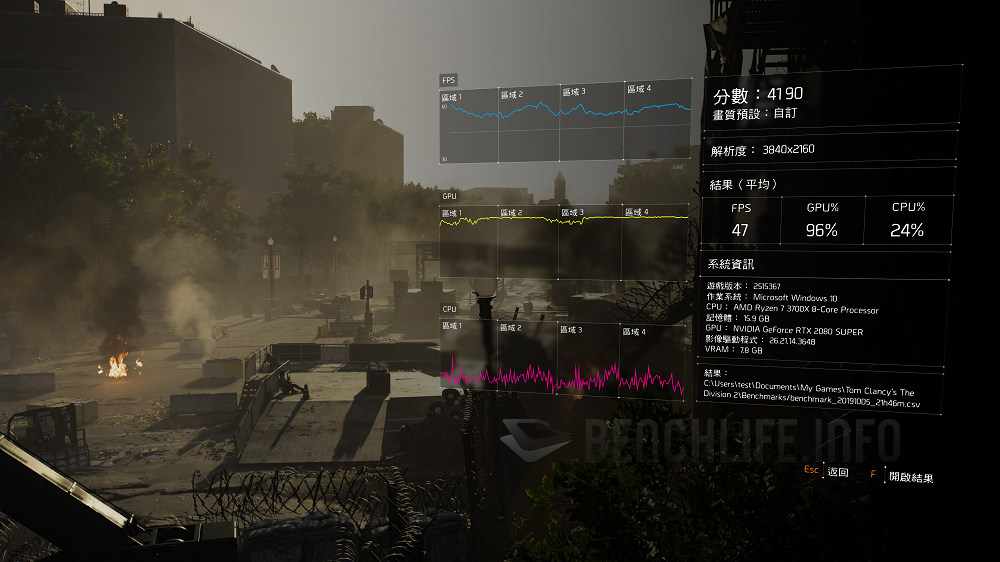

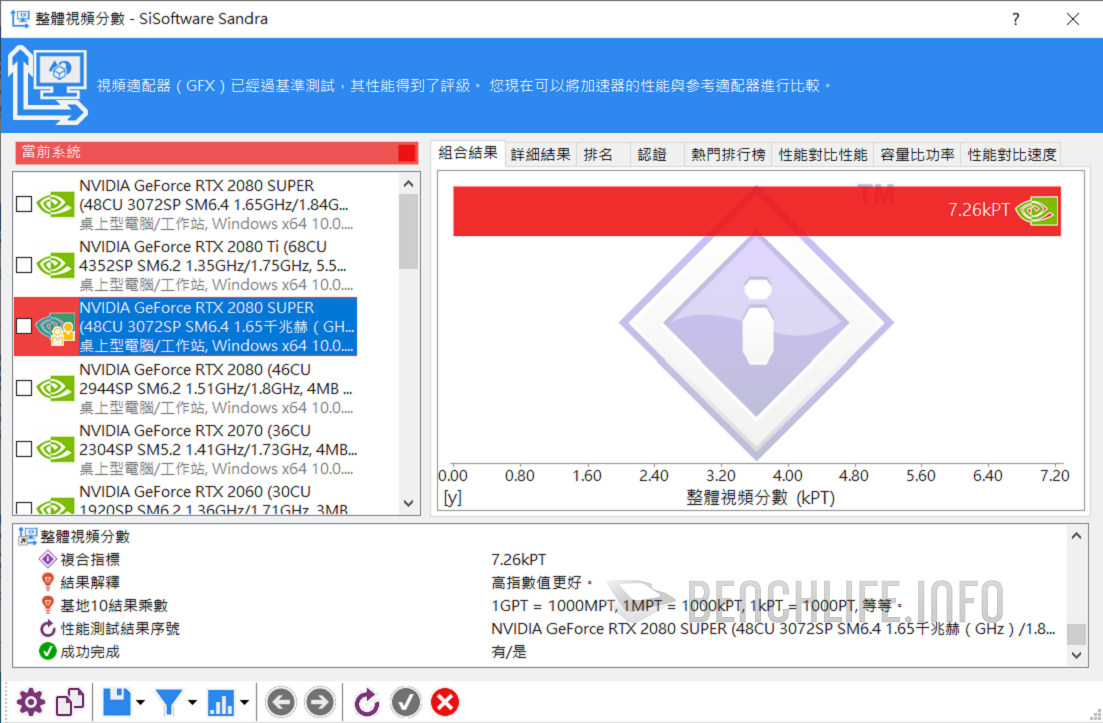

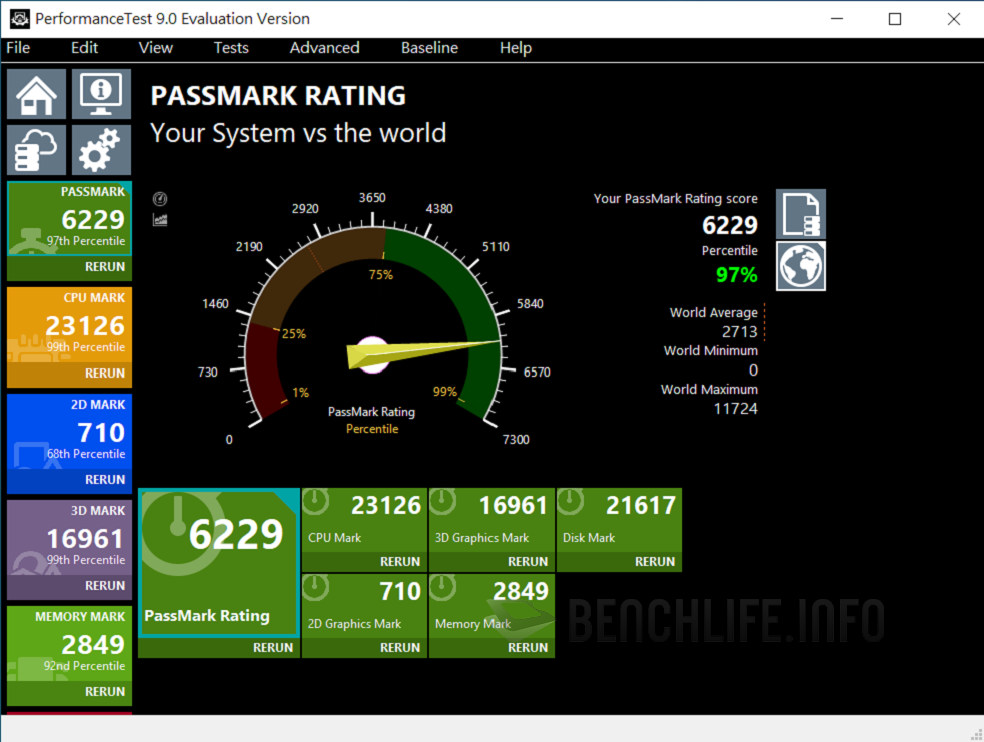

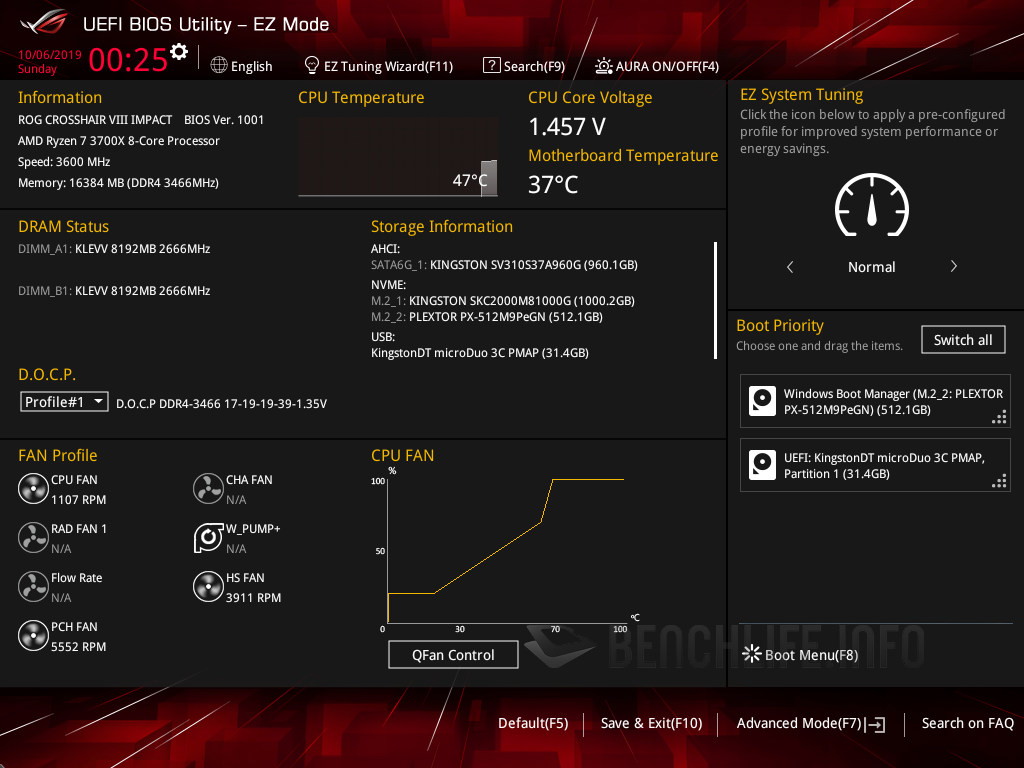

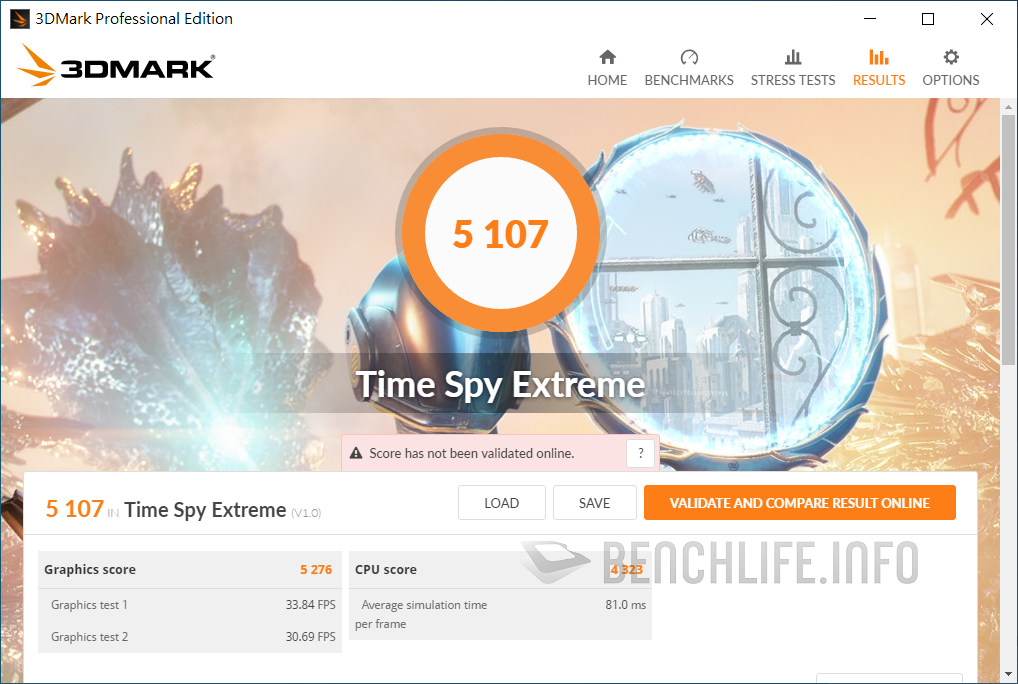

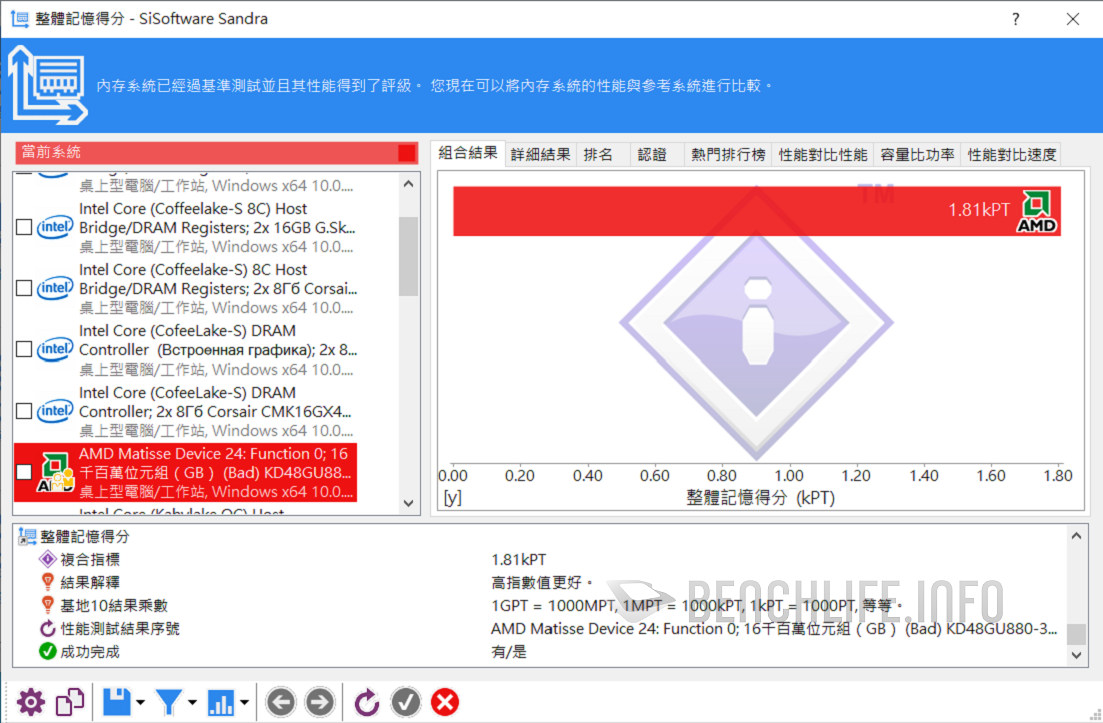

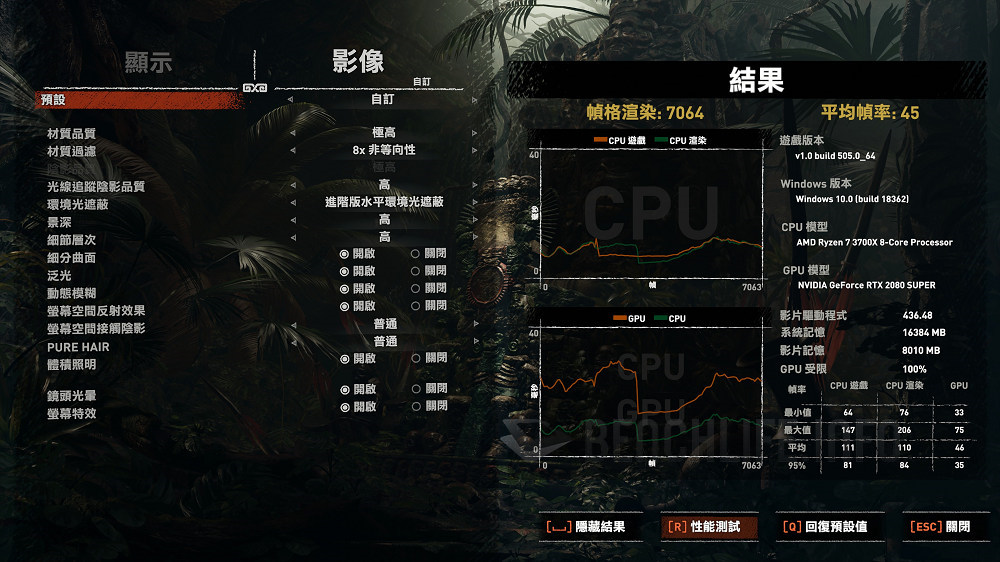

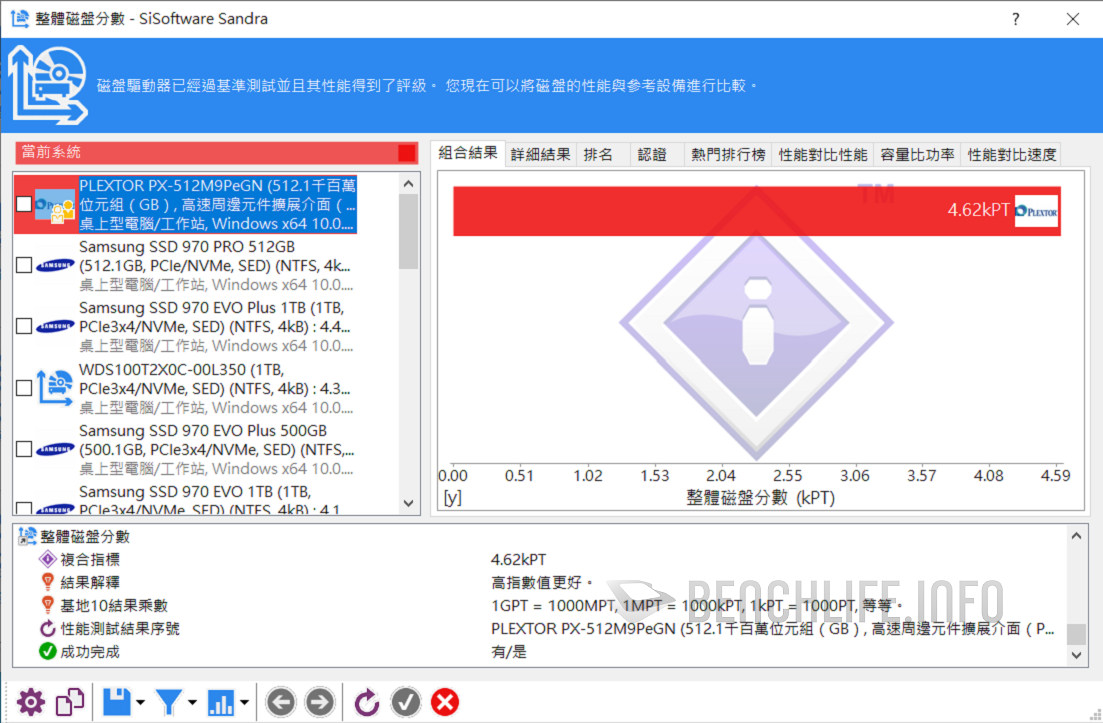

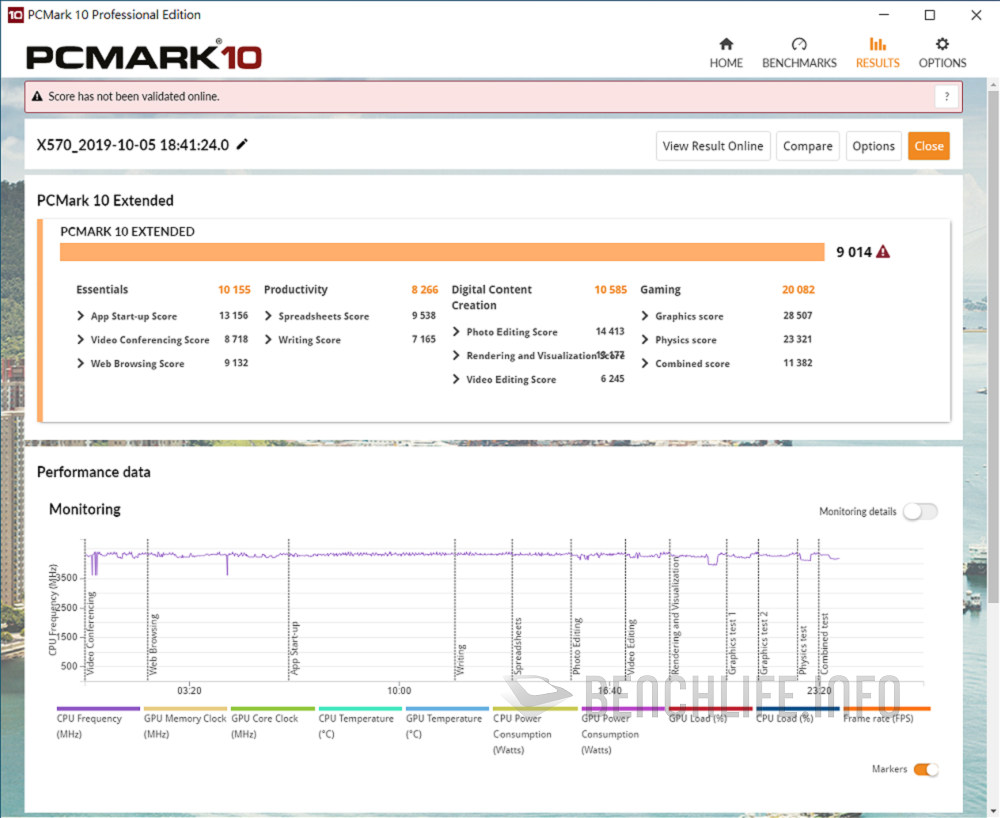

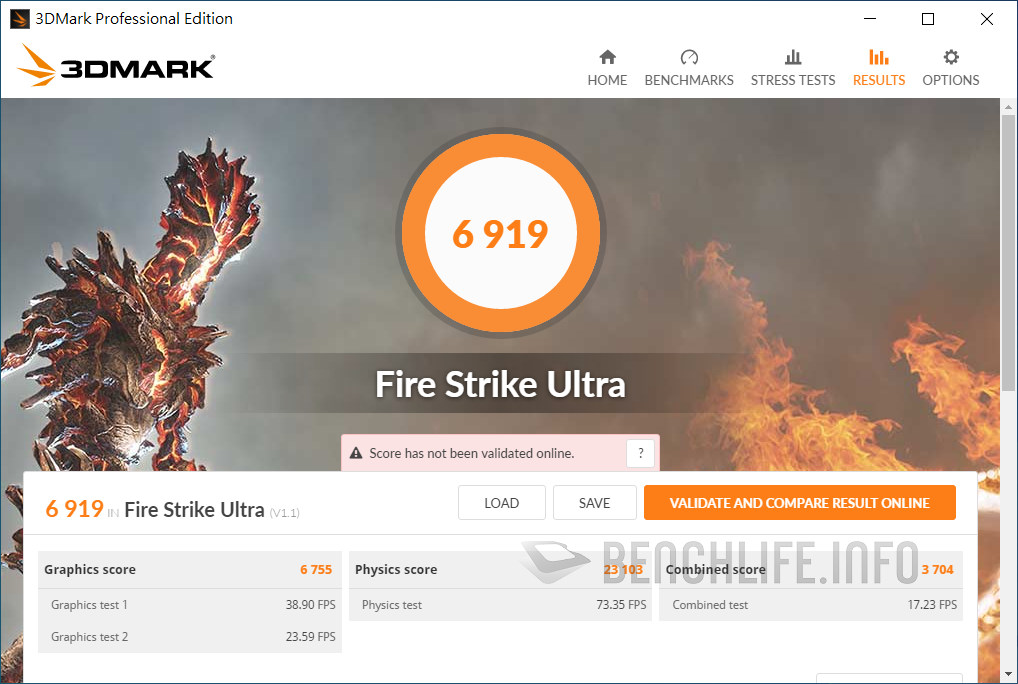

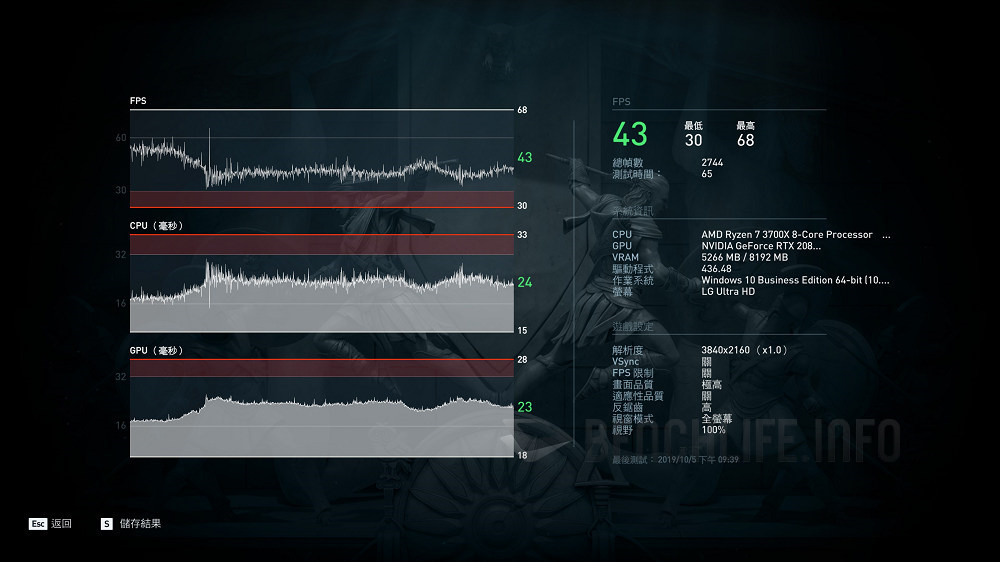

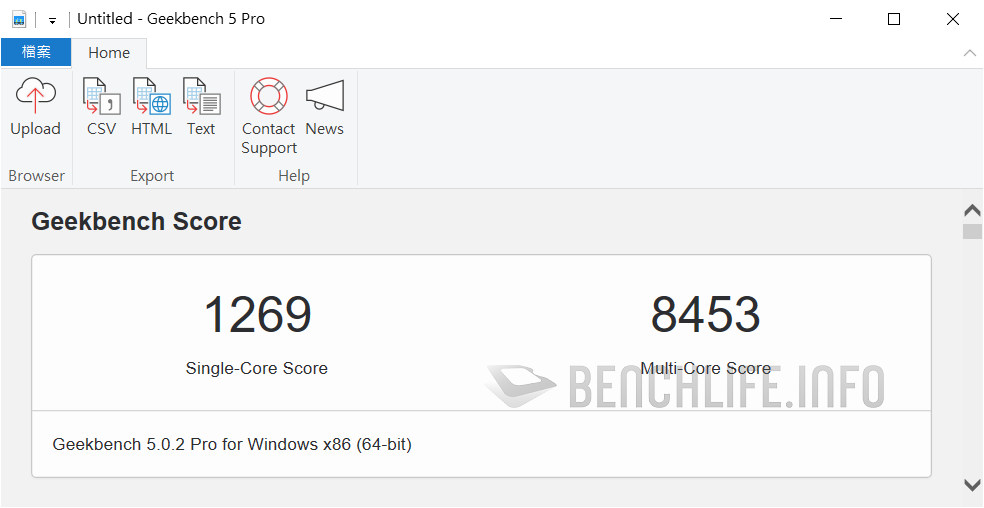

性能測試、體驗使用當下最新 1001 版 BIOS,除了記憶體開啟 XMP DDR4-3666 相對應功能之外(ASUS 稱為 D.O.C.P.),其餘項目都維持預設值,所得結果如下列。我們想大家也許好奇,置於 I/O 遮罩底下那兩顆散熱風扇,運作狀況是如何呢?在 UEFI BIOS 與 AI Suite 內都能查看狀態,編號 HD Fan 這組看到轉速在 13xx~41xxRPM 不等,而編號 PCH Fan 落在 45xx~59xxRPM 區間,兩者都有溫控機制並不至於吵雜、擾人。

測試平台

  • 處理器:AMD Ryzen 7 3700X
  • 記憶體:Klevv Cras X RGB DDR4-3466 8GB x 2(KD48GU880-34A170X)
  • 顯示卡:ASUS Dual GeForce RTX 2080 Super EVO OC
  • 系統碟:Plextor M9PeG 512GB
  • 作業系統:Microsoft Windows 10 Pro 1903 64bit

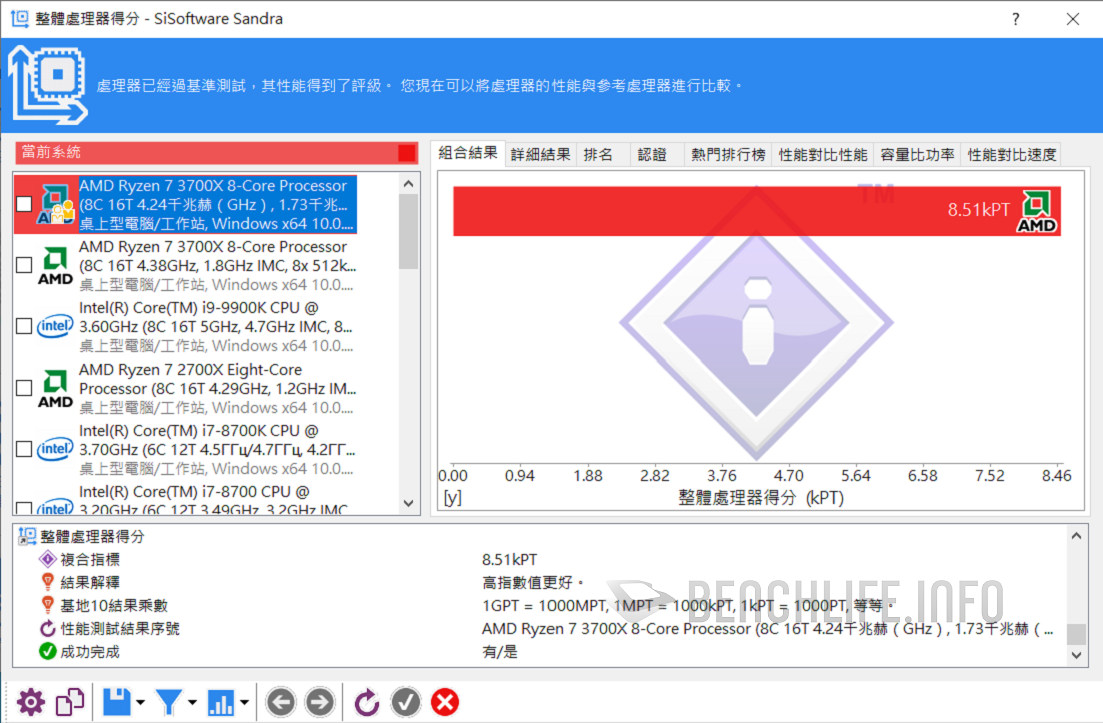

ASUS ROG Crosshair VIII Impact - Benchmark (5)
ASUS ROG Crosshair VIII Impact - Benchmark (6)
ASUS ROG Crosshair VIII Impact - Benchmark (4)
ASUS ROG Crosshair VIII Impact - Benchmark (7)
ASUS ROG Crosshair VIII Impact - Benchmark (3)
ASUS ROG Crosshair VIII Impact - Benchmark (14)

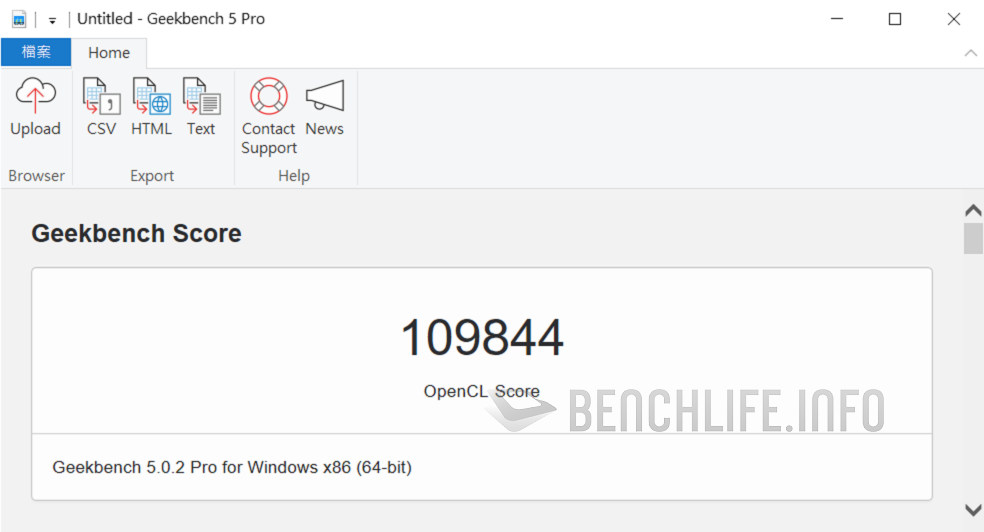

ASUS ROG Crosshair VIII Impact - Benchmark (1)
ASUS ROG Crosshair VIII Impact - Benchmark (2)
ASUS ROG Crosshair VIII Impact - Benchmark (13)
ASUS ROG Crosshair VIII Impact - Benchmark (12)
ASUS ROG Crosshair VIII Impact - Benchmark (8)
ASUS ROG Crosshair VIII Impact - Benchmark (11)
ASUS ROG Crosshair VIII Impact - Benchmark (10)
ASUS ROG Crosshair VIII Impact - Benchmark (9)
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...
Loading image...

以上,ROG Crosshair VIII Impact 硬體設計與軟體配套措施面面俱到,可以感受到 ASUS 所投注心力與企圖,將之打造成 X570 晶片組最強小板。唯一缺憾大概就是乙太網路了,如果塞得下 5Gbps 解決方案,那應該就更加無可挑剔,不知你的觀點是如何呢?

ROG Crosshair VIII Impact 市場參考價格為 12,990 元,儘管比 Mini-ITX 競品高出一大截,功能性與設計大抵而言是對得起價格,來為信仰付諸行動吧!
