除了採用 AMD B550 晶片組堆砌供電迴路,支援 PCIe 4.0 介面的 M.2 插槽更多達 3 組。

MEG Unify 系列產品定位其實頗高,然而揚棄 LED 燈效呈現出簡樸的一面,在主機板市場上頗為獨樹一格。採用 AMD B550 晶片組的 MEG Unify,推出時間稍晚於其他自家兄弟產品,MSI 一次帶來 MEG B550 Unify 和 MEG B550 Unify-X 兩種選項,滿足不同的裝機需求。

所要介紹這款 MEG B550 Unify 早一步登場,建議售價是 9,190 元,在 AMD B550 晶片組製品裡屬於高價位、旗艦等級。它和 MEG B550 Unify-X 都是 ATX 尺寸,兩者關鍵在於記憶體支援性,MEG B550 Unify 有 4 個記憶體插槽,標示超頻時脈支援達 DDR4-5100+。反觀 MEG B550 Unify+ 強調可玩性,設計上只配置 2 個插槽,但能夠實現 DDR4-5300+ 超頻時脈的可能性。



如同之前介紹過的 MEG Z490I Unify,Unify 視覺鋪陳都是以黑色作為基底,主要點綴在於 I/O 遮罩上的電競龍圖騰。另外像是印刷電路板,也沒使用白 / 灰之類顏色條紋來裝飾,連同散熱片與其紋路等視覺處理,全部都是以黑色來塑造低調質感。當然了,關鍵在於 MEG B550 Unify 並沒有 RGB 燈效,所以不會像台電子花車那樣閃閃發亮,並加上金屬強化背板使它很有份量感。

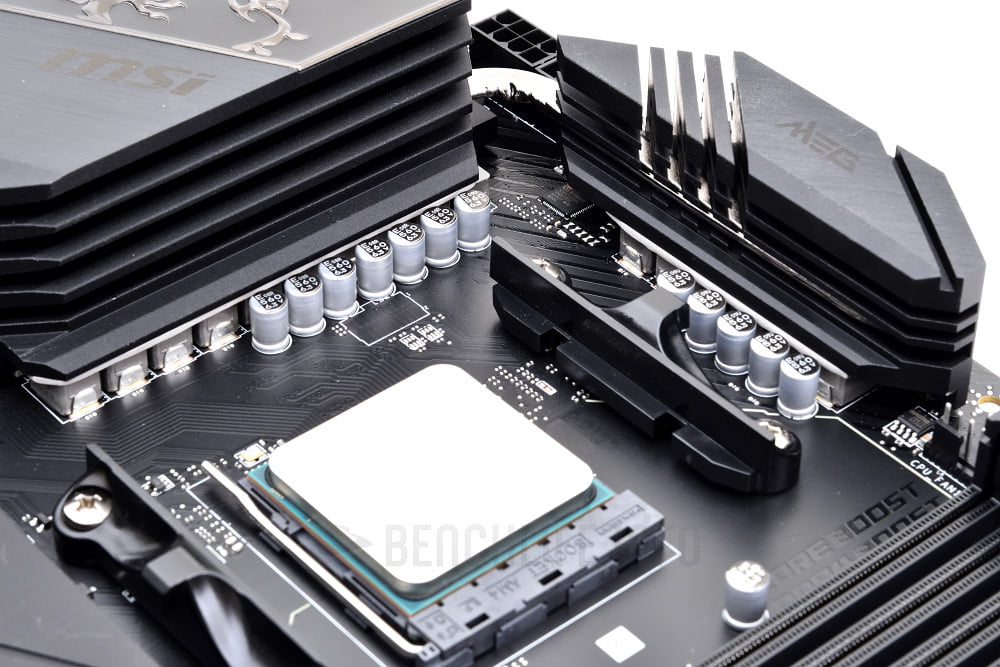

MEG B550 Unify 植基於 6 層 2oz 鍍銅印刷電路板,處理器電源迴路採取高規格設定,這也是 B550 高階製品常見景象。MSI 選用 Infineon XDPE132G5C 電源控制器,搭配 90A 供電能力功率級晶片、第三代鈦合金電感、日製鋁質電容器等元件,建構出以 Direct 為名的 14(CPU)+ 2(SoC)相迴路,強調效率高並且能讓處理器釋放出完整性能。

官方介紹提到,結合 Core Boost 技術能夠精準、快速傳輸電流,而電源輸入端配置為 2 組 8pin 插座,得以滿足嗷嗷待哺的處理器。早期多為裝飾作用的 I/O 遮罩,演變至今也相繼更換成鋁合金材質,甚至和 VRM 區域散熱整合在一起。其 2 組散熱片以熱導管連結,主要熱源位置除了使用 7W/mK 導熱膠作為介質,背面還加上金屬底板來強化散熱效率。

4 組記憶體插槽部分,強調基於 DDR4 Boost 線路隔離設計,超頻彈性與效能較以往有所提升。運用 BIOS 內的 A-XMP 功能,搭配 Ryzen 5000 / 4000G APU 等新一代處理器,超頻時脈可達到 DDR4-5100+(最大值 5600)。精確來說,處理器的記憶體控制器為雙通道架構、各有 2 個記憶體插槽,每個通道各安裝 1 支 1 / Single Rank 模組,才能達成 DDR4-5100~5600 時脈組態。

MSI 賦予 MEG B550 Unify 預裝 I/O 設計,同時配備 CMOS 清除與 BIOS 更新按鍵,各連接埠 / 端子有標示一目了然。設計上並未追求堆砌功能,主要是在 B550 晶片組規格框架下,配備 Realtek RTL8125B 這款 2.5Gbps 乙太網路控制器,以及 Intel Wi-Fi 6 AX200 無線網路模組。至於 Ryzen APU 使用者,它提供 HDMI 2.1 供連接顯示器之用,可以支援 4K @ 120Hz 訊號輸出。

Audio Boost 4 音效迴路採用 ALC1220P 編解碼器,線路隔離、降爆音等電路設計依舊,搭配 Ti OPA1652 運算放大器、Chemi-Con 電容器、鍍金輸出入端子等構成。此處 USB 3.2 Gen 2(源自處理器,其一為 USB Type-C)和 USB 2.0 各有 4 埠,另有 PS/2 Combo 可用,至於機殼前置擴充接頭,可拉出 1 埠 USB 3.2 Gen 2、2 埠 USB 3.2 Gen 1、4 埠 USB 2.0(經集線器晶片)。


總計 4 組 PCIe 插槽,第 1 組 PCIe x16 採用鋼鐵裝甲插槽設計,強化耐用度與降低電磁干擾效用兼具。由於是和處理器直接連通,所以可支援至 PCIe 4.0 規格,用料挑選與線路設計都有納入考量之中。其餘是 B550 晶片組供應 PCIe 3.0 通道,計有 1 組 PCIe x16(配線至多 x4)、2 組 PCIe x1,MSI 為 2 支 PCI x16 插槽強化線路與供電設計,因而做了組 PCIe 6pin 電源插座。

MEG B550 Unify 一共有 4 組 M.2,數量之多讓它很有高階產品味道,而且全配備結合背板的 Shield Frozr 散熱設計,皆已預先黏貼導熱墊。第 1 組與處理器直接連結,最高可支援 PCIe 4.0 x4(獨立通道)與 SATA 6Gb/s 介面、M.2 Type 22110 長度模組,第 4 組則固定連接至 B550 晶片組,提供 PCIe 3.0 x4、M2 Type 2280 支援性,但是與第 2 組 PCIe x16 插槽互斥。

第 2、3 組預設連接至 B550 晶片組,允許設定成與處理器相連,瓜分顯示卡的 16 條通道。第 2 組的模組長度相容性只到 M.2 Type 2280,預設模式支援 PCIe 3.0 x2 配線,而且和 2 組 PCIe x1 互斥,切換連接到處理器則可支援 PCIe 4.0 x4。第 3 組能安裝 M.2 Type 22110 長度模組,預設模式支援 PCIe 3.0 x2 配線、SATA 6Gb/s 介面,處理器供應通道時亦能達到 PCIe 4.0 x4。


由於 B550 晶片組的 PCIe 3.0 通道數量比 X570 少,所以最大化裝配時難免多一些限制,裝機時可得留意到。主要是第 3 組 M.2 在預設模式下,安裝 SATA 介面模組將會關閉第 5 組 SATA,若安裝 PCIe NVMe 模組則會使第 5、6 組 SATA 關閉。就基本來說,SATA、M.2 是支援 RAID 0 / 1 / 10 功能,前述規格 / 則限制同 PCIe 插槽部分,得視搭配的處理器規格而定。

裝機相關配套措施方面,處理器、水冷(2A)各有 1 組 4pin 插座,系統風扇 4pin 插座數量共有 6 組。它同時有便於裸機使用的電源、重啟按鍵,以及 EZ Debug LED、Debug LED 除錯燈號,亦可透過 EZ LED Control 決定要開或關。

如果喜歡 LED 燈效,那麼 MSI 還是預留了 2 組 Rainbow(3pin,WS2812B、5V / 3A)、RGB(4pin,5050 燈條 2 米、12V / 3A)與Corsair(3pin,5V)各 1 組等插座,能在 Dragon Center 裡進行燈效調控。

以往曾經提過,MSI 主機板不分系列、無論定位高低,UEFI BIOS 調整選項都是極為相近,只會針對視覺、硬體層連動的部分做調整。

MEG B550 Unify 不外乎是如此,最新版本「Re-Size BAR Support」功能選項已經到位,讓特定新顯示卡能更有效率的存取繪圖記憶體。在同個選單群組下,「PCIE_E1 Lanes Configuration」提供 3 種 PCIe 配線選擇,一般使用維持預設值即可,此外「M2_2/M2_3 Lane Source」如其名,可以指定要由處理器或晶片組供應所需 PCIe 通道。

MSI MEG B550 Unify - BIOS (11)
MSI MEG B550 Unify - BIOS (12)
MSI MEG B550 Unify - BIOS (13)
MSI MEG B550 Unify - BIOS (14)
MSI MEG B550 Unify - BIOS (1)
MSI MEG B550 Unify - BIOS (2)
MSI MEG B550 Unify - BIOS (3)
MSI MEG B550 Unify - BIOS (4)
MSI MEG B550 Unify - BIOS (5)
MSI MEG B550 Unify - BIOS (7)
MSI MEG B550 Unify - BIOS (8)
MSI MEG B550 Unify - BIOS (6)
MSI MEG B550 Unify - BIOS (9)
MSI MEG B550 Unify - BIOS (10)
MSI MEG B550 Unify - BIOS (11)
MSI MEG B550 Unify - BIOS (12)
MSI MEG B550 Unify - BIOS (13)
MSI MEG B550 Unify - BIOS (14)
MSI MEG B550 Unify - BIOS (1)
MSI MEG B550 Unify - BIOS (2)
MSI MEG B550 Unify - BIOS (3)
MSI MEG B550 Unify - BIOS (4)
MSI MEG B550 Unify - BIOS (5)
MSI MEG B550 Unify - BIOS (7)
MSI MEG B550 Unify - BIOS (8)
MSI MEG B550 Unify - BIOS (6)
MSI MEG B550 Unify - BIOS (9)
MSI MEG B550 Unify - BIOS (10)

附加軟體全面整合成 Dragon Center 已經有段時間,其架構是做成 Microsoft 市集 App 形式,所以也可以從 Microsoft Store 直接下載。「Gaming Mode」是懶人好幫手,啟動遊戲能自動套用指定的系統運作性能組態、燈效等條件,性能組態在「User Scenario」內提供了自訂彈性。

如果在意網際網路資源分配,那麼可以在「LAN Manager」進行控管,另外自然也是有燈效必備的「Mystic Light」。安裝 Dragon Center 更大的價值,在於「Live Update」能夠省去自行安裝、更新驅動程式等不便,具有相當實用性。

MSI MEG B550 Unify - Software (7)
MSI MEG B550 Unify - Software (8)
MSI MEG B550 Unify - Software (9)
MSI MEG B550 Unify - Software (10)
MSI MEG B550 Unify - Software (11)
MSI MEG B550 Unify - Software (12)
MSI MEG B550 Unify - Software (1)
MSI MEG B550 Unify - Software (2)
MSI MEG B550 Unify - Software (3)
MSI MEG B550 Unify - Software (4)
MSI MEG B550 Unify - Software (5)
MSI MEG B550 Unify - Software (7)
MSI MEG B550 Unify - Software (8)
MSI MEG B550 Unify - Software (9)
MSI MEG B550 Unify - Software (10)
MSI MEG B550 Unify - Software (11)
MSI MEG B550 Unify - Software (12)
MSI MEG B550 Unify - Software (1)
MSI MEG B550 Unify - Software (2)
MSI MEG B550 Unify - Software (3)
MSI MEG B550 Unify - Software (4)
MSI MEG B550 Unify - Software (5)

性能實測體驗搭配 AMD Ryzen 7 5800X 進行,UEFI BIOS 大多維持出廠預設值僅開啟 X.M.P. 功能,另外使用 PCIe 4.0 NVMe 固態硬碟當系統碟。

測試平台

  • 處理器:AMD Ryzen 7 5800X
  • 記憶體:Klevv Cras X RGB DDR4-3466(8GB x 2 Kit)
  • 顯示卡:GIGABYTE Aorus GeForce RTX 2080 Ti Xtreme
  • 系統碟:GIGABYTE Aorus NVMe Gen4 SSD 1TB
  • 作業系統:Microsoft Windows 10 Pro 64bit(20H2)

這或許算是中、上的搭配組合,遊戲測試在 2560 x 1440、最高貼圖品質條件下進行,得利於 MEG B550 Unify 整體平穩運作的表現,有著良好使用體驗。也由於 B550 晶片組無須風扇伺候,它不像 X570 製品多少有點風切噪音,是足以應付好多數人的需求。

MSI MEG B550 Unify - Benchmark (4)
MSI MEG B550 Unify - Benchmark (5)
MSI MEG B550 Unify - Benchmark (6)
MSI MEG B550 Unify - Benchmark (7)
MSI MEG B550 Unify - Benchmark (20)
MSI MEG B550 Unify - Benchmark (1)
MSI MEG B550 Unify - Benchmark (24)
MSI MEG B550 Unify - Benchmark (10)
MSI MEG B550 Unify - Benchmark (11)
MSI MEG B550 Unify - Benchmark (8)
MSI MEG B550 Unify - Benchmark (9)
MSI MEG B550 Unify - Benchmark (4)
MSI MEG B550 Unify - Benchmark (5)
MSI MEG B550 Unify - Benchmark (6)
MSI MEG B550 Unify - Benchmark (7)
MSI MEG B550 Unify - Benchmark (20)
MSI MEG B550 Unify - Benchmark (1)
MSI MEG B550 Unify - Benchmark (24)
MSI MEG B550 Unify - Benchmark (10)
MSI MEG B550 Unify - Benchmark (11)
MSI MEG B550 Unify - Benchmark (8)
MSI MEG B550 Unify - Benchmark (9)
MSI MEG B550 Unify - Benchmark (19)
MSI MEG B550 Unify - Benchmark (18)
MSI MEG B550 Unify - Benchmark (21)
MSI MEG B550 Unify - Benchmark (23)
MSI MEG B550 Unify - Benchmark (22)
MSI MEG B550 Unify - Benchmark (15)
MSI MEG B550 Unify - Benchmark (14)
MSI MEG B550 Unify - Benchmark (17)
MSI MEG B550 Unify - Benchmark (13)
MSI MEG B550 Unify - Benchmark (12)
MSI MEG B550 Unify - Benchmark (16)
MSI MEG B550 Unify - Benchmark (19)
MSI MEG B550 Unify - Benchmark (18)
MSI MEG B550 Unify - Benchmark (21)
MSI MEG B550 Unify - Benchmark (23)
MSI MEG B550 Unify - Benchmark (22)
MSI MEG B550 Unify - Benchmark (15)
MSI MEG B550 Unify - Benchmark (14)
MSI MEG B550 Unify - Benchmark (17)
MSI MEG B550 Unify - Benchmark (13)
MSI MEG B550 Unify - Benchmark (12)
MSI MEG B550 Unify - Benchmark (16)

MEG B550 Unify 劍指對手的高階製品,除了低調、絕非電子花車這個點,關鍵訴求是在 14 + 2 相處理器電源迴路。這也讓它乍看下並不便宜,畢竟定位 X570 晶片組有別,然而主機板製品價格卻是重疊。設計規模同樣達 14 + 2 相的 X570 製品,市場價格普遍是 1 萬元起跳,如果對電源迴路格外講究、特別有所要求,MEG B550 Unify 不失為合宜的小資替代選項。
