GeForce RTX 3080 Ti 規格一變再變,近幾個月終於塵埃落定,且 EVGA 還把 TGP 提升至 400W〜450W!

無論是延續 GeForce RTX 30 系列家族的聲勢,或是反擊對手嘲笑記憶體不足的遺憾,NVIDIA 終於在大家引頸期盼之下推出 GeForce RTX 3080 Ti 這款顯示卡,不僅將 CUDA 數量大幅提升至 10240 個,相較 GeForce RTX 3080 多出 1536 個,GDDR6X 記憶體亦增加至 12GB,同步提升匯流排寬度至 GeForce RTX 3090 的 384bit。

EVGA 以此推出旗下風冷旗艦 GeForce RTX 3080 Ti FTW3 Ultra Gaming,預設 TGP 提升至 400W,手動調整極限則是 450W,並繼續繼承 GeForce RTX 30 FTW iCX3 系列相關特色,接下來就讓我們來一步步抽絲剝繭,看看發生是否發生什麼變化。

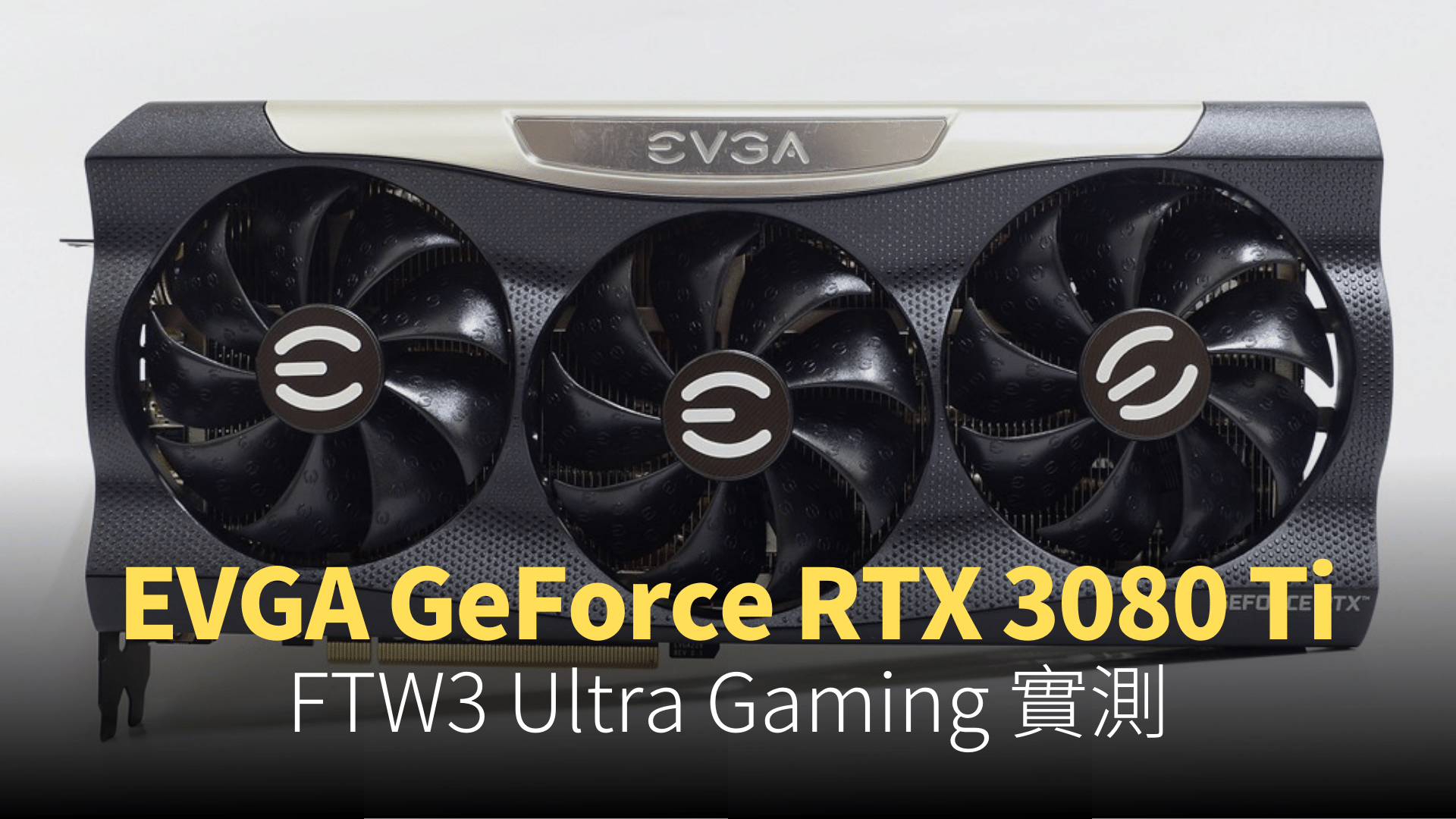

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming front

▼ GeForce RTX 3080 Ti FTW3 Ultra Gaming 繼承 EVGA 於 GeForce RTX 30 FTW iCX3 系列的設計語彙,但小地方仍有些許不同。

設計細節微調

GeForce RTX 3080 Ti FTW3 Ultra Gaming 散熱器繼承該 iCX3 系列的流線型特色,並於電路板、金屬強化背板提供氣流通過的孔洞,強化散熱效果。散熱器外殼邊緣提供濺鍍效果的 ARGB 燈光區,無論是否開啟燈光均有不錯的視覺享受。原本該系列具備的紅色點綴線條,目前也僅剩鋁製強化背板尚有提供。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming fan and shroud

▼ 風扇葉片具有自家商標「e」字樣紋路,散熱器外殼也分佈許多六角形突出裝飾。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming silver geforce rtx logo

▼ 原先以紅色印製的 GeForce RTX 字樣,已改為銀白色。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming RGB bar

▼ 外殼濺鍍長條區和右側 FTW3 字樣,提供 ARGB 燈光效果。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming no more red lines

▼ 側邊紅色線條裝飾已取消,散熱器熱導管數量仍舊維持 7 根(其中 1 根被鰭片擋住),包含 4 根 8mm 和 3 根 6mm,每片鋁鰭片均有打孔讓氣流相互流通。


EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming PX1

▼ 接近視訊輸出埠的一側印製 PX1 字樣,代表著自家超頻公用程式 Precision X1

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming aluminium back panel

▼ 鋁質金屬強化背板設計並未更動,具備許多六角形孔洞讓氣流通過,右側 EVGA 字樣鏤空處同樣具備發光效果。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming triple pcie 8pin

▼ 由於 TGP 提升至 400W〜450W 的緣故,GeForce RTX 3080 Ti FTW3 Ultra Gaming 要求 3 個 PCIe 8pin 輔助電源,並同時安排異常 LED 指示燈。


GeForce RTX 3080 Ti FTW3 Ultra Gaming 保留此世代應有的功能,例如 OC / Normal 切換滑動開關(僅影響風扇轉速策略與低溫停轉功能),並提供 1 個 PWM 4pin 風扇插座與 1 個 +5V、D、G 可定址 RGB 針腳,讓風扇、ARGB 燈條能夠與顯示卡連動。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming oc/silent switch

▼ 顯示卡電路板一側安排 OC / Normal 滑動開關,用以調整風扇轉速策略與停轉功能。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming AUX PWM FAN and +5V D G addressable LEDpins

▼ 另一側提供 PWM 4pin 風扇插座與 +5V、D、G 可定址 RGB 針腳。

散熱器模組以 1 片涵蓋 GPU 與記憶體的銅片負責導熱,GPU 和記憶體的高度差透過於記憶體加裝導熱墊解決,其他像是 DrMOS、電感也都有安排熱介面材料。這張 GeForce RTX 3080 Ti FTW3 Ultra Gaming 顯示器包含散熱器的厚度接近 3 個介面卡槽位,並於視訊輸出埠提供 1 個 HDMI 2.1 和 3 個 DisplayPort 1.4a。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming copper base gets good contact

▼ 散熱器模組使用 1 片銅片導熱,面積可覆蓋 GPU 和記憶體,並於記憶體對應處安排導熱墊。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming drmos and choke thermal interface materials

▼ 散熱器對應電路板 DrMOS 和電感所在處,均安排熱介面材料。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming back panel no thermal pad

▼ 電路板背面對應記憶體處,EVGA 並未加入導熱墊接觸鋁製背板。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming almost 3 slot height

▼ GeForce RTX 3080 Ti FTW3 Ultra Gaming 顯示卡厚度逼近 3 槽位,但 I/O 擋板依舊使用 2 槽位版本。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming video output

▼ 視訊輸出提供 1 個 HDMI 2.1 和 3 個 DisplayPort 1.4a,I/O 擋板同步開設不小的六角形通風孔。

14 相 GPU + 3 相記憶體

若卸除這張 GeForce RTX 3080 Ti FTW3 Ultra Gaming 的散熱模組與金屬強化背板,可以發現 EVGA 這張顯示卡以先前的 GeForce RTX 3080 系列產品的電路板為基礎,添加一些零組件而來(畢竟多了 粒記憶體),部分料件的廠牌也出現些微變化。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming PCB front

▼ EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming 電路板正面,若你觀察夠仔細,可以發現記憶體供電迴路輸出側多出一些 APAQ 堆疊式導電式高分子電解電容。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming PCB back

▼ EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming 電路板背面,可觀察到許多讓氣流通過的開孔。

GeForce RTX 3080 Ti FTW3 Ultra Gaming 電路板上共有 3 個 ON Semiconductor NCP81610 多相降壓 PWM 控制器,2 個同時負責 GPU,1 個則是負責記憶體。無論是 GPU 或是記憶體,其主要供電 DrMOS 均採用 NCP302150,最高效率可達 92% 以上(12V 輸入 / 1V 輸出,開關頻率 500kHz)。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming NCP81610

▼ NCP81610 多相降壓 PWM 控制器,負責 GPU 和記憶體的主要降壓供電控制。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming NCP302150

▼ GPU、記憶體主要供電轉換的每個功率級,均採用 1 個 NCP302150,可連續通過最高 50A 電流。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming NCP45491

▼ NCP45491 4 通道電壓與電流監控晶片,這張顯示卡共安排 2 個晶片。

由於部分相位採用 2 組功率級並聯的關係,這張顯示卡替 GA102-225 主要供電安排 14 相 19 組功率級,分別由 2 個 NCP81610 控制其中的 8 相與 6 相。GDDR6X 記憶體供電部分,由於記憶體顆粒封裝數量不如 GeForce RTX 3090 配備 24 個,因此 GDDR6X 記憶體主要供電仍舊如同 GeForce RTX 3080 安排 3 相。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming GA102-225

▼ GA102-225 晶片,內建 10240 個 CUDA 核心、80 個 RT 核心(第二代)、320 個 Tensor 核心(第三代)。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming micron D8BWW MT61K256M32JE-19G GDDR6X

▼ GDDR6X 採用 Micron MT61K256M32JE-19G,單顆容量 8Gb,速度為 19Gbps 版本,共 12 顆組成 12GB。

EVGA GeForce 3080 Ti FTW3 Ultra Gaming power delivery diagram

▼ EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming 主要供電規模與路徑圖。(綠色負責 GPU,紅色負責記憶體)

EVGA GeForce 3080 Ti FTW3 Ultra Gaming NXP LPC51U68

▼ NXP LPC51U68 微控制器負責風扇與發光效果。

4K 畫質儘量開、儘量用

GeForce RTX 3080 Ti 的規格隨著時間不斷變動,NVIDIA 最後將 CUDA 數量定為 10240 個,最高 Boost 時脈略降至則是 1667MHz,TGP 略升至 350W。這張 GeForce 3080 Ti FTW3 Ultra Gaming 除了 10240 個 CUDA 數量不變,將最高 Boost 時脈設定為 1800MHz,與自家 GeForce RTX 3080 FTW3 Ultra Gaming 相同,預設 TGP 更提升至 400W(建議使用 850W 以上電源供應器),再加上多出 2 個記憶體增加約 152.1GB/s 頻寬,效能想當然耳更上一層樓。

EVGA GeForce 3080 Ti FTW3 Ultra Gaming GPU-Z

▼ GPU-Z 2.40 已內建 GeForce RTX 3080 Ti 的資訊,可以看到最高 Boost 時脈為 1800MHz,預設 TGP 為 400W,最高可以手動調整至 450W。

GeForce RTX 3080 Ti FTW3 Ultra Gaming 於電路板側邊安排 OC / Normal 滑動開關,其作用用來控制風扇的轉速與溫度對應曲線,與其它規格無關。若是調整至 Normal 模式,則具備低溫停轉功能且風扇轉速較低(燒機 82℃ 時為 2076RPM);若是調整至 OC 模式,則沒有風扇低溫停轉模式,且轉速也較高(燒機 80℃ 時為 2376RPM)。

EVGA GeForce RTX 3080 Ti FTW3 Ultra Gaming temperature

▼ 使用 Time Spy Extreme 燒機 20 回,GeForce 3080 RTX Ti FTW3 Ultra Gaming 最高溫度來到 82℃(室溫 26℃),此時 GPU 時脈仍可維持 1770MHz,至於 GDDR6X 的高溫狀況,最高可來到 88℃,時脈維持 1187.7MHz(19Gbps)不墜。

EVGA GeForce 3080 Ti FTW3 Ultra Gaming power consumption

▼ 無論 GeForce RTX 3080 Ti FTW3 Ultra Gaming 處於 Normal 或是 OC 模式,耗電量不會有太大的變化。

測試平台

處理器:Intel Core i9-11900K
主機板:ASUS ROG Maximus XIII Hero
記憶體:G.SKILL Flare X DDR4-3200 8GB x 2
系統碟:Team Group CARDEA Zero Z440 1TB
資料碟:Micron Crucial MX500 1TB
電源供應器:Seasonic Platinum SS-1000XP

作業系統:Microsoft Windows 10 Pro 64bit 20H2
顯示卡驅動程式:466.54 Beta(27.21.14.6654)

雖然這次因為時間的關係,沒有辦法在同一測試平台提供 GeForce RTX 3080 Ti FTW3 Ultra Gaming 與其它顯示卡的比較成績,但就實際測試結果而言,數款 GeForce RTX 3080 無法於 4K Ultra 畫質提供 60FPS 以上的數款遊戲,這張顯示卡已可突破此項限制。

EVGA GeForce 3080 Ti FTW3 Ultra Gaming 3DMark results

▼ 3DMark 各個項目測試成績。

EVGA GeForce 3080 Ti FTW3 Ultra Gaming game results

▼ 除了戰慄深隧:流亡加強版「Metro Exodus Enhanced」仍無法於 4K Ultra 畫質展現 60FPS 以上效能,其餘測試遊戲均可提供順暢的體驗。

這款由 EVGA 所推出的 GeForce RTX 3080 Ti FTW3 Ultra Gaming 上市價格尚未定案,只能說若消費者能夠採購到手已是萬幸。相對於 GeForce RTX 3090 而言,縱使 CUDA 數量減少 256 個(約少 2.4%〉,但 GeForce RTX 3090 需要將 TGP 分給額外嗷嗷待哺的 12 個 GDDR6X 封裝顆粒,若是消費者實際應用的記憶體需求不超過 12GB(如 GPU 加速渲染等工作〉,這款 GeForce RTX 3080 Ti FTW3 Ultra Gaming 會是較佳的選擇。
