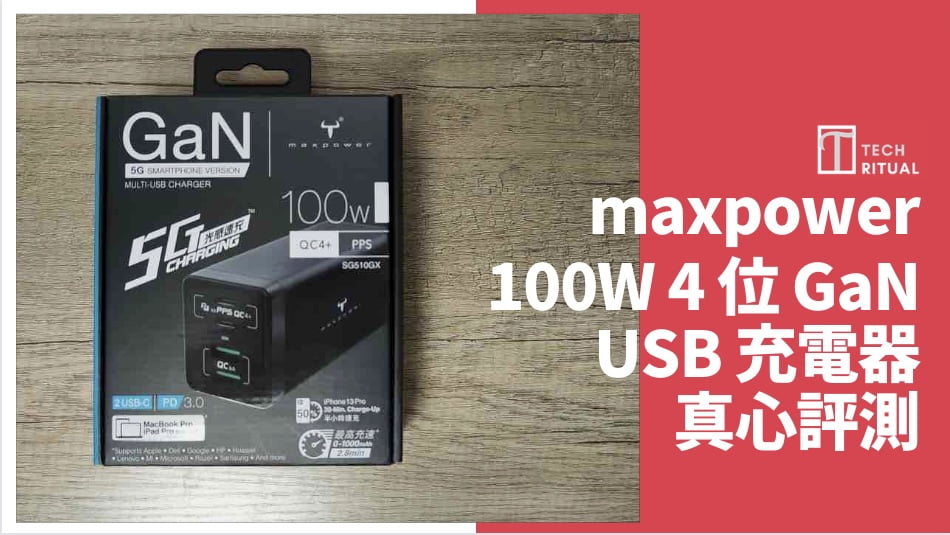

【開箱評測】$498 的 maxpower 100W 4位 PD GaN 充電器(SG510GX)可行

【有奬遊戲】送 M2K PDQC (30.5W) T蘇 – 白色

Techritual 推出送禮活動,贏取 M2K PDQC (30.5W) T蘇 - 白色。現在只需在 2022 年 12 月 8 日前完成任務,將有機會獲得 M2K PDQC (30.5W) T蘇 - 白色 1 枚,名額共 1 枚。

這次開箱測試的 USB 充電器是牛魔王 maxpower 的 100W 4 位 GaN USB 充電器(SG510GX)。Techritual.com 這個全新的充電器欄目將為大家進行各類型的充電器測試,希望能夠覆蓋香港有售的大部份充電器,並為大家作出明智的推介。

產品規格

品牌:牛魔王 maxpower
產品名字:SG510GX 100W 4 位 GaN USB 充電器
插頭(公):英式 13A
插頭(母):USB-A x 2 / USB Type C x 2
支援充電標準:PD3.0 / QC3.0 / QC4+ / PPS / SCP / FCP / ACP / PE
單插頭最高輸出:100W
USB-C 最高輸出:100W
USB-A 最高輸出:18W
總輸出:100W
適合使用裝置:MacBook Air / Pro / iPad / iPhone / Android 手機
尺寸:100mm x 40mm x 45mm
重量:282g
售價:HK$498

外觀

牛魔王 maxpower GaN SG510GX 100W 4 位 GaN USB 充電器採用黑色為主軸,長方形設計,大部份為磨砂黑色塑膠,四個長方表面中有兩個印有 maxpower 標誌與文字。

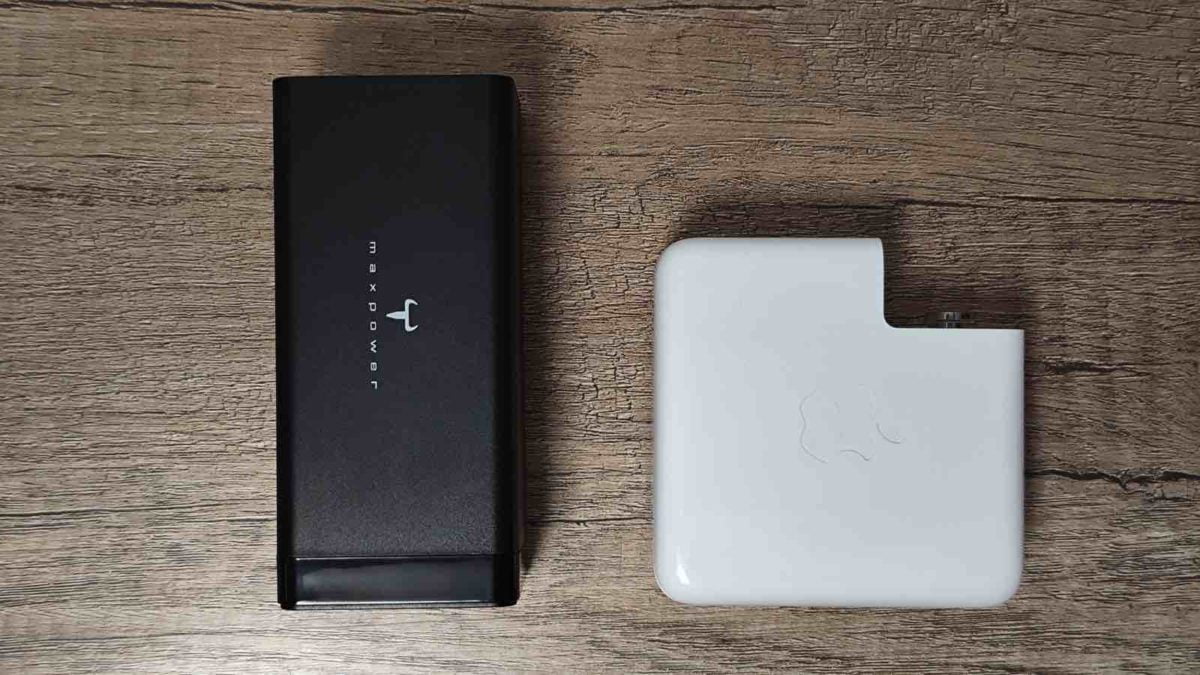

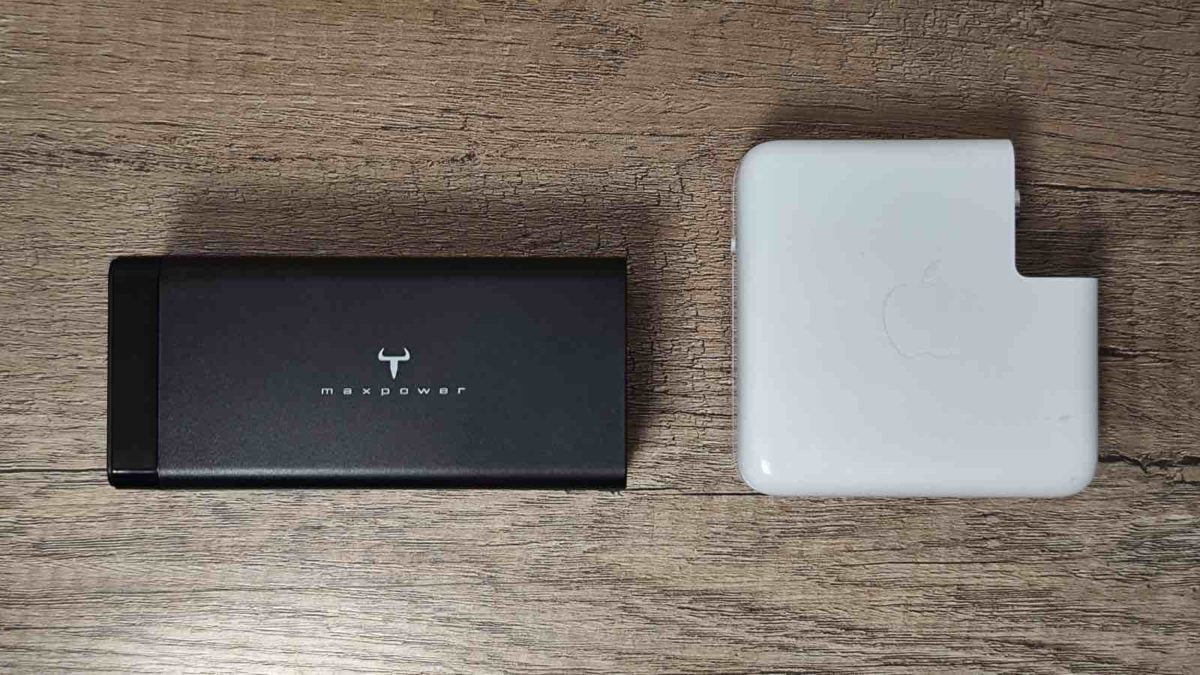

作為對比,我們把 牛魔王 maxpower GaN SG510GX 100W 4 位 GaN USB 充電器與 Apple 67W 充電器作對比,可以看到其實際大小感覺不會比 Apple 67W 大很多或小很多。

插頭的位置全部在較窄的表面上,上方為 2 個 USB Type C,標示支援 PD3.0 PPS 與 QC4+;下方為 2 個 USB-A,標示支援 QC3.0。




根據長方表面的印刷,
USB Type C 支援 PD3.0 / QC4+ / PPS / SCP / FCP / AFC / PE 標準;Apple 支援 2.4V,Android 支援 5V 3A / 9V 3A / 12V 3A / 15V 3A / 20V 5A;並提供 100W 輸出。
USB-A 則支援 QC3.0 / FCP / AFC / PE;Apple 支援 2.4A,Android 支援 5V 3A / 9V 2A / 12V 1.5A;並提供最大 18W 輸出。

檢測充電標準

現時的充電標準主要是 Qualcomm 主導的 Quick Charge QC3.0 / QC4+ / QC5 與 USB-PD 的 PD3.0 與 PD3.1。另外還有華為的充電協議,分別是 18W 的 FCP 與最高支援 66W 的 SCP;而 oppo、OnePlus 等則是 VOOC 協議,最高支援 65W,至於 MTK 也有一個不流行的充電協議名為 PE。插頭包括:USB-A 與 USB Type C。

我們進行的測試以 Apple MacBook Pro 13吋、Samsung、小米 Android 手機或 iPhone 等終端產品進行,呈現的數據以真實情況出發,受終端產品內置晶片控電、溫度發熱或 PPS 等多種不同因素影響,與實驗室內或專業控電儀器所進行的測試會有些微差異,但並不影響一般使用者在真實使用環境效果。

充電原理

在以下的充電測試前,我們必需先簡單說明充電原理,充電在乎三個數據 伏特(V)安培(A)瓦特(W),我們日常充電所需的是「瓦特(W)」。


公式是:
伏特(V)x 安培(A)= 瓦特(W)
電壓(V)x 電流(A)= 瓦特(W)

充電速度快慢在乎充電器能夠輸出的瓦特(W)有多大,方法有三種,一是提昇電壓(V),二是提升電流(A),或者第三種方案是兩者都提昇。在大部份的充電協議中,都是採用提昇電壓(V)方式,搭配固定 3A 或 5A 的電流提升充電速度。例如 USB-PD 3.1 協議就是在原有的 20V 上增加 28V、36V 及 48V 以達到 140W、180W 與 240W 的充電速度。

QC / PD 快充最高速度

以下列出 Qualcomm Quick Charge(QC)/ Power Delivery(PD)快速充電的最高速度


標準最大電壓(V)/電流(A)最大功率(W)
QC 1.05V / 2A10W
QC 2.012V / 3A36W
QC 3.020V / 4.6A36W
QC 4 / 4+20V / 5A100W
QC 520V / 5A100W+
標準最大電壓(V)/電流(A)最大功率(W)
USB PD 2.020V / 5A100W
USB PD 3.020V / 5A100W
USB PD 3.148V / 5A240W

2022年有 30W 或以上都算合格

回到現實世界多一點,以一顆 4500mAh 電池為例,從 0%-100%,不同的 W 數約需要以下的時間才能充滿:
18W 約需要 2 小時
33W 約需要 1 小時
65W 約需要 45 分鐘
120W 約需要 15 分鐘

雖然以往有 18W 或 20W 充電速度會被稱為「快充」,但在普遍充電器都能輕易做 18W 或 20W 的情況下。18W / 20W 已經是充電的低標,沒有達到 30W 以上的在 2022年就很難達到實際生活環境感受下的「快充」了。

GaN 充電器原理,與傳統的最大優點就是「小」「減熱」

我們日常使用的充電器幾乎都是採用開關式控制頻率的「開關式充電器」,原理是把我們的英式三腳插的 220V 50Hz 交流電(AC),轉換成直流電(DC)為我們手機進行充電。為了做到提昇電壓,充電器內除了變壓器外,也有電容、調節頻率的「開關」等等。

以往的「開關」是硅等材料,大概能做到 100KHz,而採用新的「GaN」材料,則可以提昇至 250K~1000KHz。由於「GaN」能夠使用更高的頻率,所以在提昇電壓上可以使用相萟較小的變壓器。由於變壓器縮小,隨之帶來的熱也減少。因此,在相同輸出功率(W)的情況下,GaN 充電器的體積較小,產生的熱量也較少。

雖然如此,但並非所有 GaN 充電器的體積都一定小,因為體積小與否還要視乎充電器內其他元件,例如 PCB 底板、變壓器、電容、散熱元件、輸出充電插頭與成本等等等。謹記:GaN 可以讓充電器變小,但不一定能小很多,不使用 GaN 充電器,使用傳統採用硅材料的開關充電器也可。

充電測試

如上所述,充電測試採用不同終端產品搭配具屏幕顯示充電效率的線材(有四捨五入情況,但影響不大)進行,目的是測試在不同插頭輸出的情況下,各個插頭提供的充電 W 數是多少,並非以實驗室專業設備的控電設備作測試。

連接:USB-C:MacBook Pro – 最高 88W

連接:USB-C:MacBook Pro(首選)- 最高 70W
連接:USB-C:手機 -最高 20W

連接:USB-C:手機 – 最高 70W
連接:USB-C:MacBook Pro(次選)- 最高 20W

連接:USB-A:充電池 – 最高 20W

連接:USB-A:充電池 – 最高 10W
連接:USB-A:手機 – 最高 8W

連接:USB-C:MacBook Pro(首選)- 最高 70W
連接:USB-A:手機 – 最高 9W
連接:USB-A:手機 – 最高 9W

連接:USB-C:MacBook Pro(次選)- 最高 48W
連接:USB-C:手機 – 最高 20W
連接:USB-A:手機 – 最高 9W
連接:USB-A:手機 – 最高 9W

maxpower 100W 4 位 GaN USB 充電器(SG510GX)評價:好用嗎?

MacBook Air / Pro 推介:單獨使用 USB-C 以獲最佳效能

作為一個總輸出 100W 的 GaN 充電器,如果你用來連接電腦或 MacBook Pro 進行充電的話,可以單獨使用 USB Type C 進行充電,只要 MacBook 有支援 USB-C 充電即可,無論是 MacBook Air 還是 MacBook Pro 均適合,除了 MacBook Pro(16吋 / 2019 / 2021)無法盡用最高的 140W 充電外,其他型號在實際使用環境上都不會有太明顯的差異。

以下型號適合使用:
MacBook Air(2018-2020)
MacBook Pro(13吋 / 2016-2019 / 2020)
MacBook Pro(14吋 / 2021)
MacBook Air / Pro(M1 / 2020)
MacBook Air / Pro(M2 / 2022)
– 建議最少供電 67W

MacBook Pro (15吋 / 2016-2019)
MacBook Pro (16吋 / 2019)
– 建議最少供電 96W

以下型號不推介使用:
MacBook Pro(16吋 / 2019 / 2021)
– 建議最少供電 140W

iPad 推介:單獨使用 USB-C 以獲最佳效能

由於此充電器 USB-A 總輸出不超過 18W(雖然測試時有出現過 20W 標示),但實際使用情況下,如果你使用的是 iPad 建議使用 USB Type-C 插頭充電,以便 iPad 最少能夠用到 20W。

更佳的情況是為 iPad 充電時,不要同時連接 MacBook Air / Pro 供電,以免出現供電不足,一個晚上未能完全充電的情況。若旅行期間,晚上需要同時為多產品充電,建議在 MacBook 上使用 AlDente 等智能調節充電工具,再連接 iPad 充電,可以讓兩部裝置得到更佳充電效果。

以下型號適合使用(建議使用 USB-C 單獨供電):
iPad Pro(12.9吋 / 3-5代)
iPad Pro(11吋 / 1-3代)
iPad Pro(10.5吋 / 1代)
iPad Air(4-5代)
iPad(7-9代)
iPad mini(6代)
iPhone (iPhone 14)
– 建議最少供電 30W

iPhone 推介:可為 MacBook 或 iPad 充電同時,單獨使用 USB-A 充電

iPhone 11 以後的所有 iPhone 手機,包括最新的 iPhone 14,最好還是直接使用 USB-C 充電,這樣才能發揮 iPhone PD Type C 充電的 20W 充電速度。

若旅行在外本身也需要充 MacBook 或 iPad 或的話,那麼 iPhone 13 系列或以下型號有需要也可單獨使用 USB-A 連接 Lightning 插頭為 iPhone 充電,但最多只能獲 12W 充電速度,若同時連接 Apple Watch 充電則只能分到約 10W 充電速度。

以下型號適合使用:
iPad Pro(12.9吋 1-2代)
iPad Pro(9.7吋-10.5吋)
iPad Air(1-3代)
iPad(5-9代)
iPad mini(1-5代)
iPhone(iPhone 5-13)
Apple Watch(1-7 / SE)
– 建議最少供電 12W

Samsung / 小米 Android 手機:建議使用 USB-C 充電

Android 手機由於快充支援制式較多,無法一一說明,但基於 maxpower 的 100W 4 位 GaN USB 充電器(SG510GX)其 USB-A 僅支援 QC3.0 最高 18W 速度。

若使用旗艦級手機建議使用 USB Type-C 充電,以享受更快達 30W 或以上的充電速度,特別是手機不少均支援 USB-PD PPS 功能將能有效控制手機發熱情況,延長手機電池壽命。

一句總結:

如果想用來充 MacBook,建議還是買總輸輸出更大的充電器,例如 140W 左右,這樣能夠保持單個 USB 一定足夠充 MacBook。不過,若只是偶一為之充 MacBook,其他時間都是手機等等,那就是一個不錯的充電器。

查詢:anlander.com 好貨加
