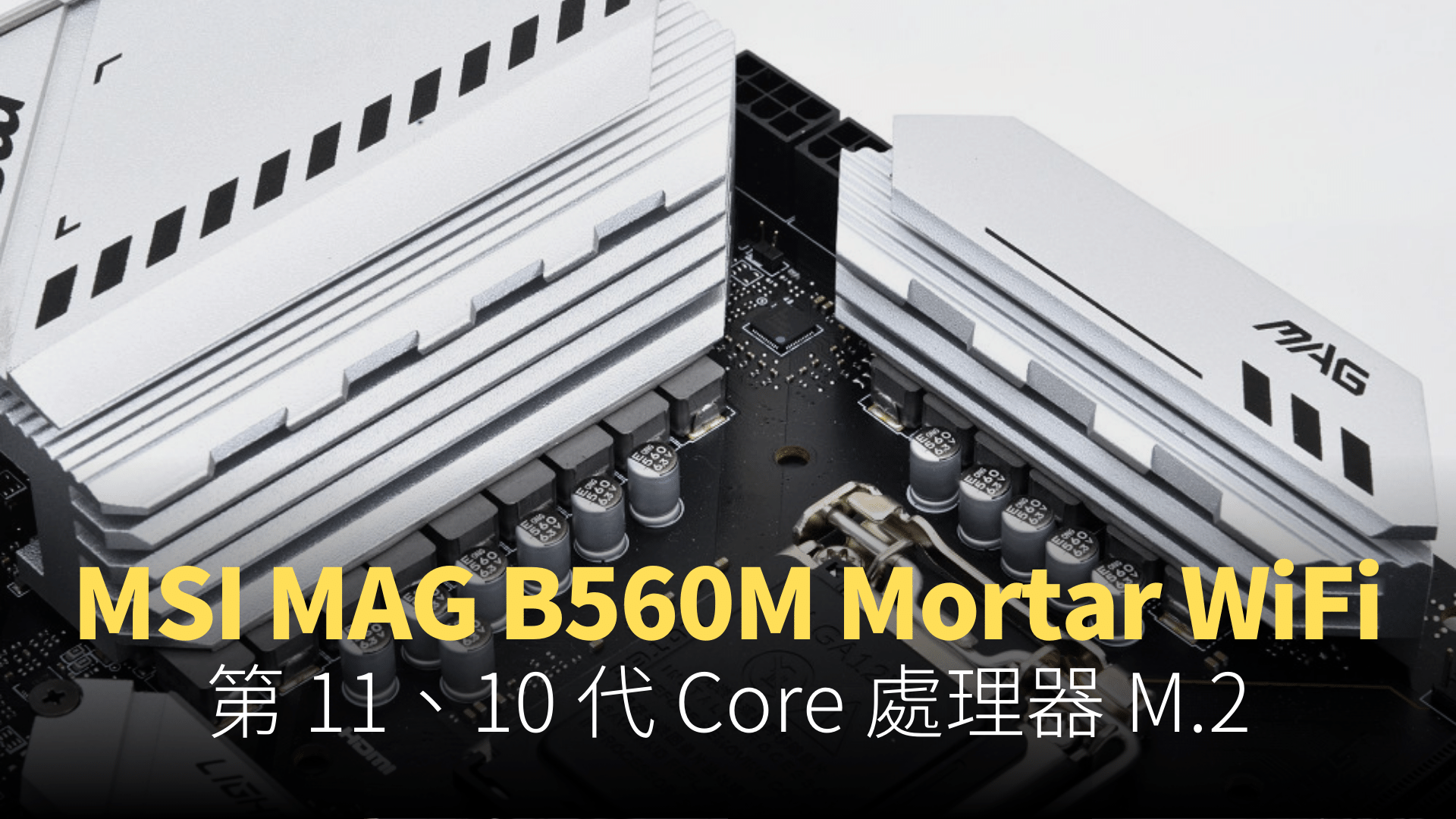

【開箱】MSI MAG B560M Mortar WiFi

【有奬遊戲】送 CMHK 30GB 5G 卡(共 8 張)

Techritual 聯合 CMHK 中國移動官方活動,贏取 CMHK 30GB 5G SIM Card 智能家居產品。現在只需在 2021 年 9 月 30 日前完成任務,將有機會獲得 CMHK 30GB 5G SIM Card 1 張,名額共 8 部。

microATX 尺寸配備 2 組 M.2 插槽,即便使用第 10 代 Core 處理器也都能派上用場。

MAG B560M Mortar WiFi 是採用 Intel B560 晶片組,microATX 尺寸的它有 2 組 M.2 插槽,無論安裝第 11 代或第 10 代 Core 處理器都可以作用,不會發生第 1 組因故形同作廢的問題。

對於 Intel 新推動的 500 系列晶片組,MSI 開出相當多款主機板產品,目前仍然陸續到貨上市開賣。MAG B560M Mortar WiFi 尚未現身在零售通路,所以真實價格暫時一無所知,但是它很適合入門、價格導向之類裝機需求者,留意之後的上架動向。

因為 MAG B560M Mortar WiFi 主打賣點之一在於 M.2,MSI 強調旗下 B560 製品只要是配備 2 組 M.2 插槽的款式,都有為第 1 組額外加入高速切換器。因此裝配第 11 代 Core 處理器,將取用它那額外的 4 條 PCIe 4.0 通道,遇到第 10 代 Core 處理器則會切換連結至 B560 晶片組,依然可以使用並不會被作廢。

試想 microATX 與 Mini-ITX 尺寸主機板,通常最多只有 2 組 M.2 插槽,如果因處理器規格限制而犧牲了第 1 組,那麼裝配彈性便會打了對折。回歸到 MAG B560M Mortar WiFi 其他部分而言,2 組插槽都採用強化料件設計,惟只有第 1 組附加 Shield Frozr 散熱片,畢竟定位、價格有別難以強求。

SATA 6Gb/s 依循 B560 晶片組原生規格,拉出 6 組連接埠供利用,當裝配第 10 代處理器、第 1 組 M.2 使用 SATA 模組條件下,第 2 組 SATA 埠將會被關閉。PCIe 匯流排介面插槽布局,則是 x16、x4、x1 配線規格各 1 組,後兩者都連結至 B560 晶片組,其中 x4 與第 2 組 M.2 存在資源重疊關係式。

這等級產品大多採用 6 層印刷電路板,MSI 不免俗強調經過 2oz 鍍銅處理,在這基礎上建構出處理器數位電源迴路。因應第 11 代 Core 處理器電力所需,MSI 開出 12(CPU)+ 2(GT) + 1(SA)相 Duet Rail 電源系統規格,並結合 Core Boost 等最佳化設計,使供電精準性、穩定度、可玩性兼具。

其 2 塊散熱片都搭配 7W/mK 導熱墊,而且 I/O 這一端還延伸成為遮罩,讓散熱性與視覺感兼得。至於 4 組記憶體插槽部分,設計上強調 DDR4 Boost 等性能、相容性等最佳化,得利於 Intel 為 B560 下放完整的 X.M.P. 超頻功能,因此表定超頻時脈支援達 DDR4-5066+(1DPC 1R 條件下)。

MAG B560M Mortar WiFi 有一點個人樂見的特徵,它也是近乎不會產生光害,僅藉由 RGB(4pin)與 3 組 Rainbow LED(3pin)插座,讓相容的燈效裝置可以集中把玩。裝機時比較實用的小配置,或許是 EZ Debug LED 燈號吧,至於系統散熱一共有 4 組 4pin 風扇插座,處理器、AIO 水冷幫浦包含在內。


I/O 背板處不免俗導入預載背板設計,此處主要堆料是配備 Intel Wi-Fi 6E AX210 無線網路卡模組,然而乙太網路卻選擇 Realtek RTL8125B,這是和 Intel I225-V 相互競爭的 2.5Gbps 控制器。Intel 與 Realtek 方案各有長處,只是說 Intel 可能受到比較多玩家歡迎,反觀 Realtek 很常見是被用來反映產品價格。

如果有使用內顯的需求,那麼所提供 DisplayPort 1.4 和 HDMI 2.0b 各 1 組,搭配第 11 代 Core 處理器時,都能夠支援 4K @ 60Hz 輸出。音效採用 Realtek ALC897 編解碼器,和乙太網路相同概念是難以強求,配套設計依舊為隔離 / 聲道分離線路、爆音抑制、音響電容器等,整體規模是稍微有簡化些。

至於 USB 配置方面,計有 USB 3.2 Gen 2×2(Type-C)、3 埠 USB 3.2 Gen 1(經 ASMedia ASM1074 集線器)、4 埠 USB 2.0,如此把 I/O 背板空間利用完。內部擴充可再拉出 USB 3.2 Gen 2(Type-C)、2 埠 USB 3.2 Gen 1,以及 4 埠的 USB 2.0 供機殼前置利用,其中 USB 2.0 是經過 Genesys GL805G 集線器。


MAG B560M Mortar WiFi 的 UEFI BIOS 和主要附加軟體 Dragon Center,和先前所介紹 MAG B560 Tomahawk WiFi 一致,因此就不多做敘述。B560 晶片組只是不支援處理器超頻,MAG B560M Mortar WiFi  的 UEFI BIOS 對於其他部分,可調整項目並未被閹割。Dragon Center 亦然,可以達成軟體層快速安裝 / 更新、系統運作組態查看 / 調整,同時也有 Speed Up 等小工具可用。

MSI MAG B560M Mortar WiFi - UEFI BIOS (1)
MSI MAG B560M Mortar WiFi - UEFI BIOS (2)
MSI MAG B560M Mortar WiFi - Software (2)
MSI MAG B560M Mortar WiFi - Software (3)
MSI MAG B560M Mortar WiFi - Software (1)
MSI MAG B560M Mortar WiFi - UEFI BIOS (1)
MSI MAG B560M Mortar WiFi - UEFI BIOS (2)
MSI MAG B560M Mortar WiFi - Software (2)
MSI MAG B560M Mortar WiFi - Software (3)
MSI MAG B560M Mortar WiFi - Software (1)

性能實測體驗反其道而行,所搭配 Intel Core i5-11600K 處理器,並未再透過 Intel Extreme Tuning Utility 最佳化倍頻設置。MAG B560M Mortar WiFi 的處理器倍頻選項預設為全核同步模式,我們將之改成依循 Core i5-11600K 原始規格來運作,讓整個環境純粹以預設值來運作。另外像我們使用的記憶體模組開啟 X.M.P.,UEFI BIOS 預設是以 Gear 2 模式運作,裝機設定時可以斟酌修改成 Gear 1。

MSI MAG B560M Mortar WiFi - Benchmark (8)
MSI MAG B560M Mortar WiFi - Benchmark (18)
MSI MAG B560M Mortar WiFi - Benchmark (19)
MSI MAG B560M Mortar WiFi - Benchmark (5)
MSI MAG B560M Mortar WiFi - Benchmark (3)
MSI MAG B560M Mortar WiFi - Benchmark (4)
MSI MAG B560M Mortar WiFi - Benchmark (2)
MSI MAG B560M Mortar WiFi - Benchmark (12)
MSI MAG B560M Mortar WiFi - Benchmark (11)
MSI MAG B560M Mortar WiFi - Benchmark (10)
MSI MAG B560M Mortar WiFi - Benchmark (1)
MSI MAG B560M Mortar WiFi - Benchmark (17)
MSI MAG B560M Mortar WiFi - Benchmark (14)
MSI MAG B560M Mortar WiFi - Benchmark (16)
MSI MAG B560M Mortar WiFi - Benchmark (13)
MSI MAG B560M Mortar WiFi - Benchmark (15)
MSI MAG B560M Mortar WiFi - Benchmark (9)
MSI MAG B560M Mortar WiFi - Benchmark (7)
MSI MAG B560M Mortar WiFi - Benchmark (8)
MSI MAG B560M Mortar WiFi - Benchmark (18)
MSI MAG B560M Mortar WiFi - Benchmark (19)
MSI MAG B560M Mortar WiFi - Benchmark (5)
MSI MAG B560M Mortar WiFi - Benchmark (3)
MSI MAG B560M Mortar WiFi - Benchmark (4)
MSI MAG B560M Mortar WiFi - Benchmark (2)
MSI MAG B560M Mortar WiFi - Benchmark (12)
MSI MAG B560M Mortar WiFi - Benchmark (11)
MSI MAG B560M Mortar WiFi - Benchmark (10)
MSI MAG B560M Mortar WiFi - Benchmark (1)
MSI MAG B560M Mortar WiFi - Benchmark (17)
MSI MAG B560M Mortar WiFi - Benchmark (14)
MSI MAG B560M Mortar WiFi - Benchmark (16)

測試平台

  • 處理器:Intel Core i5-11600K
  • 記憶體:Crucial Ballistix Elite DDR4-4000 16GB Kit(2 x 8GB)
  • 顯示卡:ASUS TUF Gaming GeForce RTX 3080 OC Edition
  • 系統碟:GIGABYTE AORUS NVMe Gen4 SSD 1TB
  • 作業系統:Microsoft Windows 10 Pro 64bit(20H2)

總和而言,MAG B560M Mortar WiFi 除了處理器供電迴路,賣點還包含 2 組 M.2 插槽不挑處理器都能運用,此外更也配備 Wi-Fi 6E 無線網路模組。在 microATX 尺寸產品裡,從硬體設計配置到韌 / 體等部分,都足以令人感到滿意,裝機時是值得列入優先考慮清單裡。
