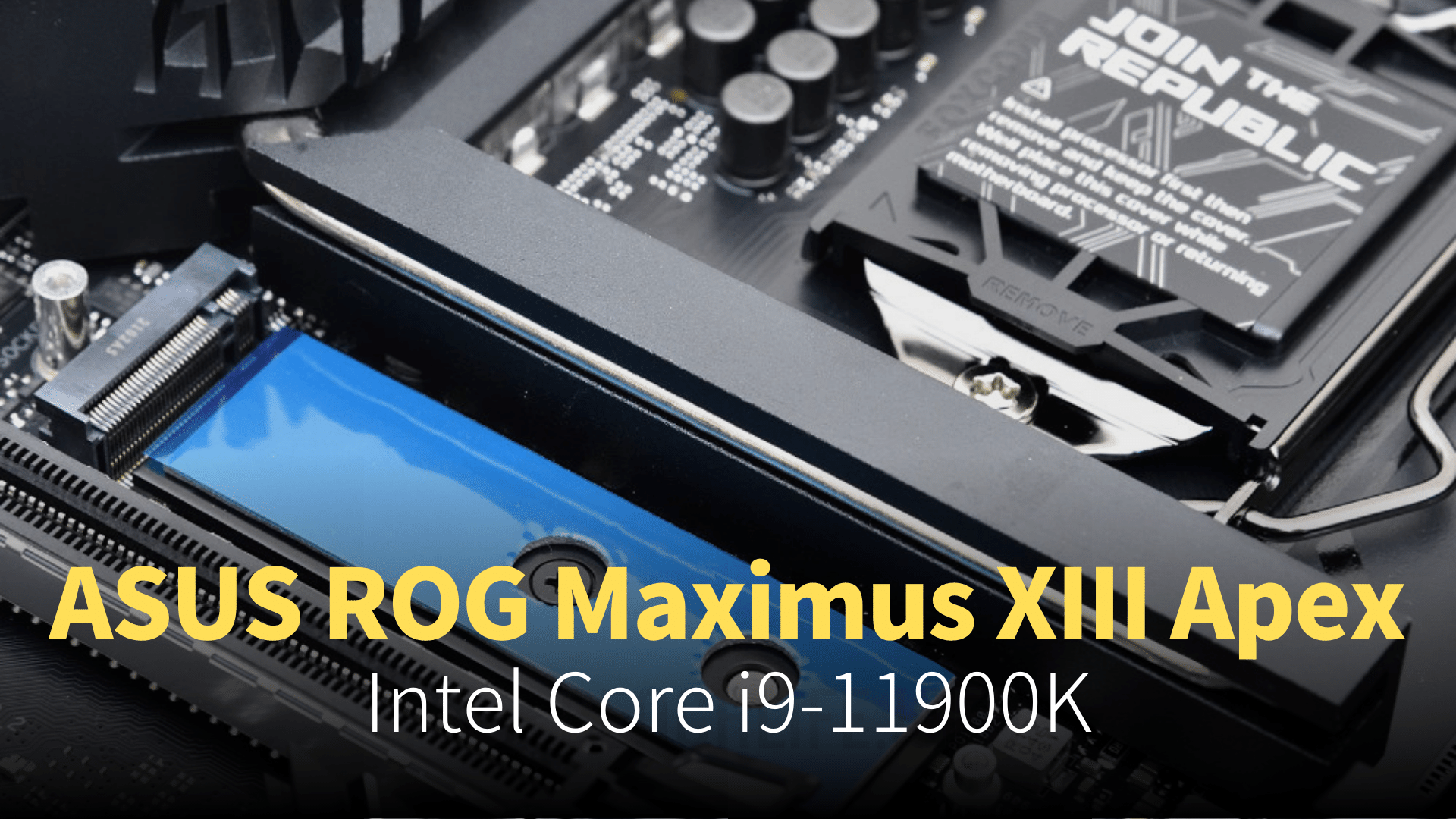

【開箱】ROG Maximus XIII Apex

著重在超頻架構出 18 相供電迴路、配備 2 組記憶體插槽,並未追逐浮誇堆料、設計。

ROG Maximus XIII Apex 在 ROG 家族裡被賦予為超頻而生這定位,自誕生以來 DIMM.2、電路板切割等設計也成為招牌,此外並未追求堆砌功能裝置所以價格適中,純粹專注在協助玩家挑戰極限超頻。

搭載 Intel Z590 晶片組的 ROG Maximus XIII Apex,目前參考市場價格為 13,990 元,介於 ROG Maximus XIII Hero 與 ROG Strix Z590-E Gaming WiFi 之間。雖然說沒有瘋狂追求堆砌功能裝置,但是這價格帶產品常見配備並未從缺,包含 Wi-Fi 6E 無線網路模組、Realtek 新一代音效解決方案等。

為了滿足超頻時的電力所需,處理器供電迴路採用 90A 功率級晶片,搭配 45A 合金電感、10K 日系聚合物電容,打造出 Teamed 架構的 18 相迴路。ASUS 強調此電路拓撲跟採用倍相器的設計相較,具有較佳暫態瞬間響應、傳導損耗、突發電流、熱性能等特點,如此確保產品的可玩性。

此處散熱處理絲毫不馬虎,運用 U 型大口徑熱導管圍繞熱源,與元件接觸面使用 6.5W/m.K 導熱墊。外部加上那顯而易見,近似 C 型的鋁合金散熱片,I/O 背板這一側也不免俗地延伸成為遮罩。電源輸入則配置 2 組 8pin 插座,皆採用 ProCool II 強化設計,具有低阻抗、耐用等特性。

僅有的 2 組記憶體插槽,也是為超頻最佳化而如此配置,透過 OptiMem III 菊鏈電路拓撲、插槽用料,使超頻達 DDR4-5333 時仍可兼具低延遲(亦保留 DC DIMM 支援性)。而在 UEFI BIOS 端,ASUS 強調整合超頻、散熱 AI 機能,協助玩家精準地掌握系統運作狀態,輕鬆達到理想的超頻結果。

硬體層其餘配套措施還有超頻工具包,包含 QLED(表示啟動狀態)、LN2 跳線器、9 個量測點,以及安全啟動、重試、BIOS 切換等按鈕,再加上慢速模式(降低處理器倍頻)、暫停(執行測試時微調參數)、全速模式等切換器。另外,針對處理器、記憶體、PCIe 幾處,在電路板背面配置凝結檢測機制。

散熱布局除了 VRM,M.2 插槽與晶片組區域也覆蓋造型散熱片,那線條勾勒出 X 意味的視覺感。至於裝機時處理器、AIO 水冷幫浦、風扇等,4pin 風扇插座有 6 組,另外搭配 2 組全速運轉插座,而水冷幫浦(3A)、水流進 / 出溫測、水流量監控各有 1 組,整體布局上也配置了 5 組溫度感測點。

ASUS 適度加入 Aura Sync 燈光效果,位在 VRM 與晶片組散熱片、透明銘板等處,另外提供 3 組尋址 Gen 2(3pin)、1 組 Aura(4pin)插座,讓相容的燈效裝置運用。諸如此類小配置相當多,其他還有 Thunderbolt 4 子卡接頭、FlexKey 按鈕、V-Latch 切換器、Q-Code 等,數量不亞於高價位產品。

ROG Maximus XIII Apex 電路板上那大大的開口,此處配置了 8 組 SATA 6Gb/s,其中 6 組源自 Z590 晶片組,額外 2 組則是由 ASMedia ASM1061 控制器供應。這開口處也並非空無一物,ASUS 加入印刷著 ROG 字樣的透明銘板,它同時可以透映出 Aura Sync 燈光效果,讓產品看來更炫目一些。

M.2 總共配置 4 組,主機板本體上 2 組都支援 PCIe 4.0 x4、M.2 Type 2280 長度模組,並配備散熱底板 / 導熱墊,M.2_2 不用多想它就是瓜分預留給顯示卡的通道。其餘 2 組是由 Z590 晶片組負責,機構設計為 DIMM.2 形式,可以使用 PCIe 3.0 x4、SATA 6Gb/s(限 DIMM.2_1)、M2. Type 22110 模組。

儲存和 PCIe 插槽有連動關係式,2 組 PCIe x16 採用 SafeSlot 強化設計,源自處理器支援 x16 / x0、x8 / x8、x8 / x4 配線模式,多了 x4 這規則是為了給予 M.2_2。而 Z590 晶片組所負責 PCIe x4,預設僅配置 2 條 PCIe 3.0 通道,在 UEFI BIOS 強制設為 x4 的時候,將會連動關閉 SATA_5 / 6。

ROG Maximus XIII Apex 並未追求堆砌功能裝置,除了前述 SATA 控制器,還額外加入的主要是 Intel Wi-Fi 6E AX210 無線網路模組。其乙太網路採單組配置,2.5Gbps 控制器是 Intel I225-V,僅止於此並不花俏。另外它不支援內顯輸出,倒是有 2 組 PS/2 供鍵盤、滑鼠使用,其餘如 BIOS FlashBack 自然屬於標配。

音效植基於 Realtek ALC4080 編解碼器,搭配 Savitech SV3H712 擴大器,以及金屬遮罩、Nichicon 電容、隔離線路、爆音抑制等構成。而源自晶片組的 USB,共拉出 1 埠 USB 3.2 Gen 2×2、5 埠 USB 3.2 Gen 2、4 埠 USB 3.2 Gen 1,前置擴充可提供 1 埠 USB 3.2 Gen 2×2、2 埠 USB 3.2 Gen 1、6 埠 USB 2.0,配置算是均衡。

UEFI BIOS 和軟體層應該無須贅述,因為和先前介紹的 ROG Maximus XIII Hero 一致,最新 UEFI BIOS 對於 Adaptive Boost Technology​、Resizable BAR 支援,以及自家附加功能等一應俱全。軟體層同理,Armoury Crate 內整合了雙向 AI 降噪功能,而超頻、散熱網路等強調 AI 的部分,都能在 AI Suite 等軟體內獲得相對應使用體驗。

ASUS ROG Maximus XIII Apex - UEFI BIOS (2)
ASUS ROG Maximus XIII Apex - UEFI BIOS (3)
ASUS ROG Maximus XIII Apex - UEFI BIOS (1)
ASUS ROG Maximus XIII Apex - Software (3)
ASUS ROG Maximus XIII Apex - Software (1)
ASUS ROG Maximus XIII Apex - Software (4)
ASUS ROG Maximus XIII Apex - Software (2)
ASUS ROG Maximus XIII Apex - UEFI BIOS (2)
ASUS ROG Maximus XIII Apex - UEFI BIOS (3)
ASUS ROG Maximus XIII Apex - UEFI BIOS (1)
ASUS ROG Maximus XIII Apex - Software (3)
ASUS ROG Maximus XIII Apex - Software (1)
ASUS ROG Maximus XIII Apex - Software (4)
ASUS ROG Maximus XIII Apex - Software (2)

ROG Maximus XIII Apex 性能實測體驗,是搭配 Intel Core i9-11900K 進行,啟用 ABT 已經能達到相等於全核 5.1GHz,因此並未再額外嘗試拉高時脈。倒是記憶體部分,X.M.P. DDR4-4000 模組讓它直上 DDR4-4266 時脈組態,如此牛刀小試 ROG Maximus XIII Apex。這說不上有什麼超頻,畢竟處理器該怎麼伺候好也是個課題,總之所得結果如下列~

ASUS ROG Maximus XIII Apex - Benchmark (1)
ASUS ROG Maximus XIII Apex - Benchmark (11)
ASUS ROG Maximus XIII Apex - Benchmark (12)
ASUS ROG Maximus XIII Apex - Benchmark (14)
ASUS ROG Maximus XIII Apex - Benchmark (19)
ASUS ROG Maximus XIII Apex - Benchmark (17)
ASUS ROG Maximus XIII Apex - Benchmark (18)
ASUS ROG Maximus XIII Apex - Benchmark (5)
ASUS ROG Maximus XIII Apex - Benchmark (3)
ASUS ROG Maximus XIII Apex - Benchmark (4)
ASUS ROG Maximus XIII Apex - Benchmark (13)
ASUS ROG Maximus XIII Apex - Benchmark (10)
ASUS ROG Maximus XIII Apex - Benchmark (7)
ASUS ROG Maximus XIII Apex - Benchmark (9)
ASUS ROG Maximus XIII Apex - Benchmark (6)
ASUS ROG Maximus XIII Apex - Benchmark (8)
ASUS ROG Maximus XIII Apex - Benchmark (2)
ASUS ROG Maximus XIII Apex - Benchmark (16)
ASUS ROG Maximus XIII Apex - Benchmark (1)
ASUS ROG Maximus XIII Apex - Benchmark (11)
ASUS ROG Maximus XIII Apex - Benchmark (12)
ASUS ROG Maximus XIII Apex - Benchmark (14)
ASUS ROG Maximus XIII Apex - Benchmark (19)
ASUS ROG Maximus XIII Apex - Benchmark (17)
ASUS ROG Maximus XIII Apex - Benchmark (18)
ASUS ROG Maximus XIII Apex - Benchmark (5)
ASUS ROG Maximus XIII Apex - Benchmark (3)
ASUS ROG Maximus XIII Apex - Benchmark (4)
ASUS ROG Maximus XIII Apex - Benchmark (13)
ASUS ROG Maximus XIII Apex - Benchmark (10)
ASUS ROG Maximus XIII Apex - Benchmark (7)
ASUS ROG Maximus XIII Apex - Benchmark (9)
ASUS ROG Maximus XIII Apex - Benchmark (6)
ASUS ROG Maximus XIII Apex - Benchmark (8)
ASUS ROG Maximus XIII Apex - Benchmark (2)

測試平台

  • 處理器:Intel Core i9-11900K
  • 記憶體:Crucial Ballistix Elite DDR4-4000 16GB Kit(2 x 8GB)
  • 顯示卡:ASUS TUF Gaming GeForce RTX 3080 OC Edition
  • 系統碟:GIGABYTE AORUS NVMe Gen4 SSD 1TB
  • 作業系統:Microsoft Windows 10 Pro 64bit(20H2)

為超頻而生的 ROG Maximus XIII Apex,ASUS 專注在提供一切所需、最佳化,並未出現偏差跑去追求堆砌附加功能。因此在萬般皆漲的今日,13,990 元參考價格說來並不算特別貴,即便沒有大超特超的需求,亦能獲得良好可用性 / 使用體驗。畢竟它是「正」ROG 製品,價格相近的 ROG Strix 系列通常不足以相提並論,以上供大家參考之。
