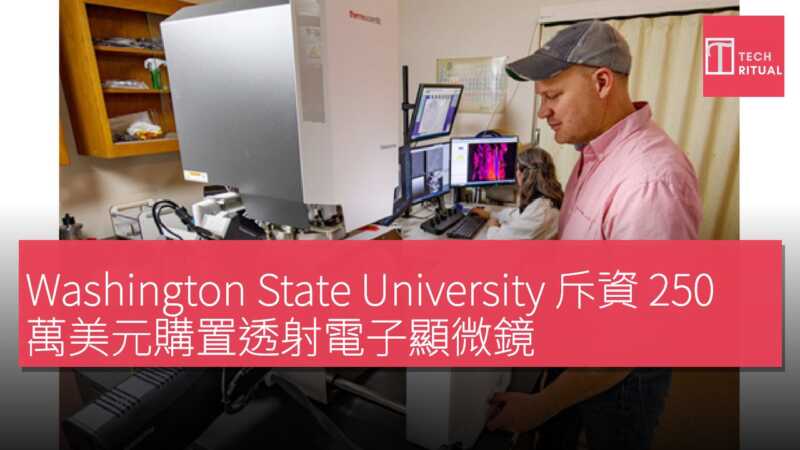

華盛頓州立大學（Washington State University）購入了一台售價 US$2.5 million（約 HK$19.5 million）的透射電子顯微鏡（TEM），大幅提升其材料表徵能力。這是學術研究領域中最具分析能力的儀器之一。 透射電子顯微鏡運作原理是將聚焦電子束射向超薄樣本。由於電子波長遠短於可見光——皮米級別而非數百納米——TEM 可解析原子級結構細節，遠超傳統光學顯微鏡的繞射極限。
所得影像及繞射圖案有助研究人員分析晶體結構、元素組成、晶界及缺陷分佈，適用於半導體、合金至生物組織樣本。此解析度令掃描電子顯微鏡或 X 射線衍射儀無法觀察的現象變得直接可見。
採購範圍與資金來源
據華盛頓州立大學表示，此儀器獲聯邦資金支持，旨在服務大學多個研究及教育項目。這屬共享基礎設施模式，常見於研究型大學，讓單一高資本儀器惠及多個部門，而非單一實驗室。該大學分布於華盛頓州多個校園及研究中心。中央可及的 TEM 減少個別研究團隊外判表徵工作至國家實驗室或私人機構的需要，避免數週延遲及高額每次費用。 在材料研究中，電子顯微學橫跨多個現代學科，如電池電極退化、催化劑表面化學、半導體缺陷繪圖及薄膜介面分析，均依賴 TEM 的亞納米成像。
學術研究管道中，儀器存取不足是已知瓶頸。共享國家設施（如能源部科學辦公室營運者）的排程限制，可能將數日實驗反饋延至數月。本校儀器可用性消除此摩擦，尤其適合迭代研究，快速表徵指導下一步合成。 然而，TEM 樣本製備技術要求高：樣本須薄至電子透明度，通常低於 100 nm，使用離子蝕刻或聚焦離子束技術。此過程耗時、需熟練操作員，並可能引入製備偽影，影響解讀。儀器運作亦依賴穩定電源、振動隔離及定期維護，營運成本超出購置價。
華盛頓州立大學材料科學及工程項目涵蓋能源儲存、核材料及先進製造領域。此 TEM 採購有助爭取或擴展相關資助，如能源部及國家科學基金會，這些機構日益要求競標提案具備現場表徵能力。研究生培訓亦受益，學生可直接上手 TEM 操作，而非依賴偶爾外訪，成為學術及產業職業的實務資歷。隨著聯邦對本土半導體製造及電池生產投資增長，高解析材料表徵需求料將同步上升。
