近日，海外復古硬件愛好者 BitsundBolts（簡稱 BuB）發佈技術視頻，成功解決了地區復古硬件玩家近 30 年經典難題——上世紀 90 年代 S3 系列顯示卡普遍存在的畫面泛白、黑色不純問題。他透過修改顯示卡的 VBIOS 開機固件，徹底關閉了導致畫質缺失的「pedestal 位」功能，讓這款經典老顯示卡終於能輸出符合現代顯示標準的純正黑色畫面。 什麼是「pedestal 位」？
我們日常看到的螢幕畫面，亮度有明確的標準區間，最暗為純黑，最亮為純白，而 pedestal 的本意是基座、底座，這裡所謂的「pedestal 位」，就是 S3 顯示卡出廠時固件裡的一項強制設置。它相當於給顯示卡的黑色畫面加了一個最低底座，不允許顯示卡輸出真正的純黑，強行把畫面的最低亮度往上拉了一截，讓本該純黑的畫面變成深灰色，最終呈現出整體泛白、不通透的觀感。
S3 顯示卡的歷史背景
上世紀 90 年代，S3 是全球主流行顯示卡廠商，旗下 Virge、Trio 以及部分早期 Savage 系列顯示卡，都加入了這項設置。當時主流顯示設備是 CRT 大頭顯示器，其中不少產品遵循舊電視的 NTSC 顯示標準，有著天生的顯示短板。過於黑暗的畫面無法呈現暗部細節，會直接融合成一團，用戶完全看不清內容。S3 加入這項設置，本意是適配當時的主流行顯示設備，讓用戶能看清畫面暗部內容，是一項針對性的適配設計。

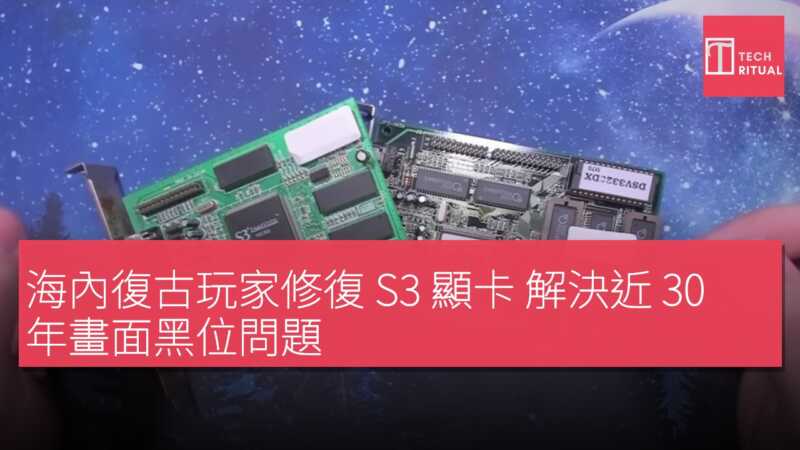

時過境遷，這項當年的創意設計，成了拖累畫質的累贅。如今回放復古硬件的玩家，大多使用畫質更高的現代顯示器或高階 CRT 設備，這些設備完全能完美呈現純正的黑色。這項強制拉升黑位的設置，會讓畫面整體蒙上一層灰霧，黑色發灰、次第感缺失，觀感大打折扣，這個從出廠就帶有的問題，一留就是近 30 年。 這次 BuB 的實測載體，是一塊經典的 S3 VirgeDX 4MB 顯示卡。
他先用調試工具定位 pedestal 位的代碼地址，借鑒過往硬件調試經驗和社群討論的積累，很快縮小了搜尋範圍。第一次修改代碼沒有產生任何效果，第二次調試中，他鎖定了 3c4 地址的 1a 寄存器，將響應數值改為 0 後，畫面背景立即變暗，黑色瞬間變得純正。他將數值復位驗證後，確認自己一次就找到了控制 pedestal 位的核心代碼。 隨後，BuB 用 NSSI 專用工具導出顯示卡的原廠固件，在 Hiew 十六進制編輯器中找到 pedestal 位的響應代碼，將控制這項功能的十六進制數值從 20
修改為 00。同時，他調整了固件的校驗值，將原來的十六進制校驗值 77 修改為 97，避免顯示卡把修改後的固件判定為損壞檔案。 修改完成的固件被燒入顯示卡晶片，替換原廠固件後，顯示卡開機就呈現出純正的深黑畫面，後續調試確認，原來 3F 的黑位數值已變為 1F，pedestal 位被徹底消除。BuB 表示，這套修改方法適用於所有 VirgeDX 型號的顯示卡，這個困擾復古硬件玩家 30 年的老問題，終於有了簡單可重製的完美解決方案。
