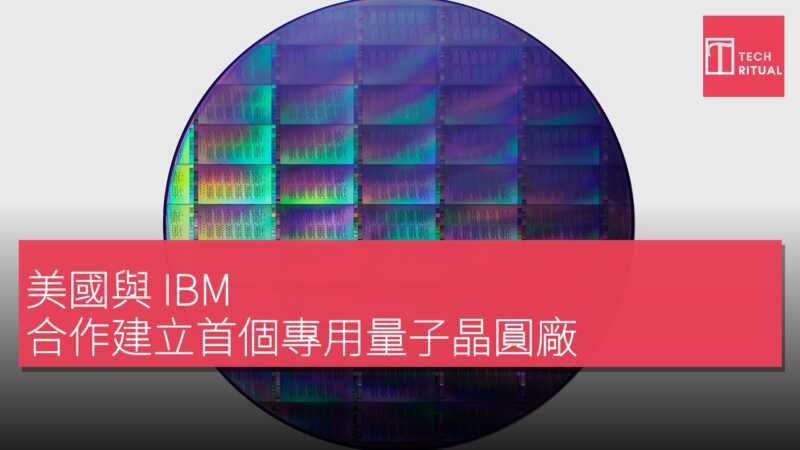

美國與 IBM 合作建立首個專用量子晶圓廠 推動量子計算工業化

美國正著手建立其首個專門的量子晶圓廠，這一新合作由 IBM 與美國商務部共同推動，標誌著量子計算從實驗室研究邁向工業製造的重要一步。這項倡議的核心是一家名為 Anderon 的新公司，將作為一個專屬的量子晶圓廠，總部設於紐約的奧爾巴尼。該項目將獲得來自商務部的 10 億美元 CHIPS 法案激勵，而 IBM 將再投資 10 億美元現金，並提供知識產權、製造資產及技術人力支持。

其目標是建立一個 300 毫米的量子晶圓製造平台，能夠為多家量子技術公司生產硬件。

與當前在有限研究環境中構建的量子系統不同，這一晶圓廠模型旨在標準化和擴大生產規模。IBM 表示，Anderon 將支持超導量子比特晶圓及相關電子設備，並計劃未來擴展至其他量子計算架構。這家新公司預計將作為量子產業的共享製造基地，讓不同的硬件開發商能夠接觸到晶圓級的生產基礎設施。IBM 透露，該設施將利用其在矽晶圓製造及量子系統設計方面的專長，加速開發。

Anderon 將成為量子技術的共享製造基地

商務部長霍華德·盧特尼克表示：「憑藉今天在量子計算方面的 CHIPS 研究與發展投資，特朗普政府引領美國進入一個全新的創新時代。這些戰略性的量子技術投資將加強我們的國內產業，創造數以千計的高薪美國工作，同時推進美國的量子能力。」商務部還強調了更廣泛的經濟影響，指出量子技術到 2040 年可能產生高達 8,500 億美元的價值，並加強國家安全及工業競爭力。

IBM 首席執行官阿爾文德·克里希納表示：「IBM 在量子計算領域已領先數十年。我們在矽晶圓製造方面的工作是 IBM 成功的關鍵，並將對於促進更廣泛的量子技術生態系統至關重要，這將重塑全球創新及經濟競爭力。在美國商務部的支持下，Anderon 將在美國快速增長的量子技術產業中佔據有利地位。」

Anderon 晶圓廠將最初專注於超導量子比特晶圓及支持的電子層，並計劃隨著生態系統的增長進一步擴展至其他量子技術。該公司還將提供流程設計工具、晶圓測試系統和生產工具，旨在提高迭代速度及擴展性。IBM 表示，已經展示了可擴展的量子晶圓技術，並在全球部署了超過 90 套量子系統，支持廣泛的研究及企業網絡。新的晶圓廠旨在通過提供類似於傳統半導體晶圓廠的標準化製造能力，減少量子硬件開發中的碎片化。

該倡議還建立在 IBM 與美國聯邦機構（包括 NIST、DARPA 和能源部）長期合作的基礎上。此次宣佈反映出美國在量子計算領域加強領導地位的努力，這一領域被視為未來在材料科學、網絡安全、能源系統及製藥等方面的重要突破。IBM 表示，已經建立了一個由超過 325 個夥伴組成的生態系統，涵蓋行業、學術界和政府，這些夥伴已經在研究應用中使用其量子系統。該公司還表示，正朝著在 2029 年交付一台大規模容錯的量子計算機的目標努力，這得益於製造和系統設計的進步。

Anderon 的啟動仍需 IBM 與美國商務部之間的最終協議。
