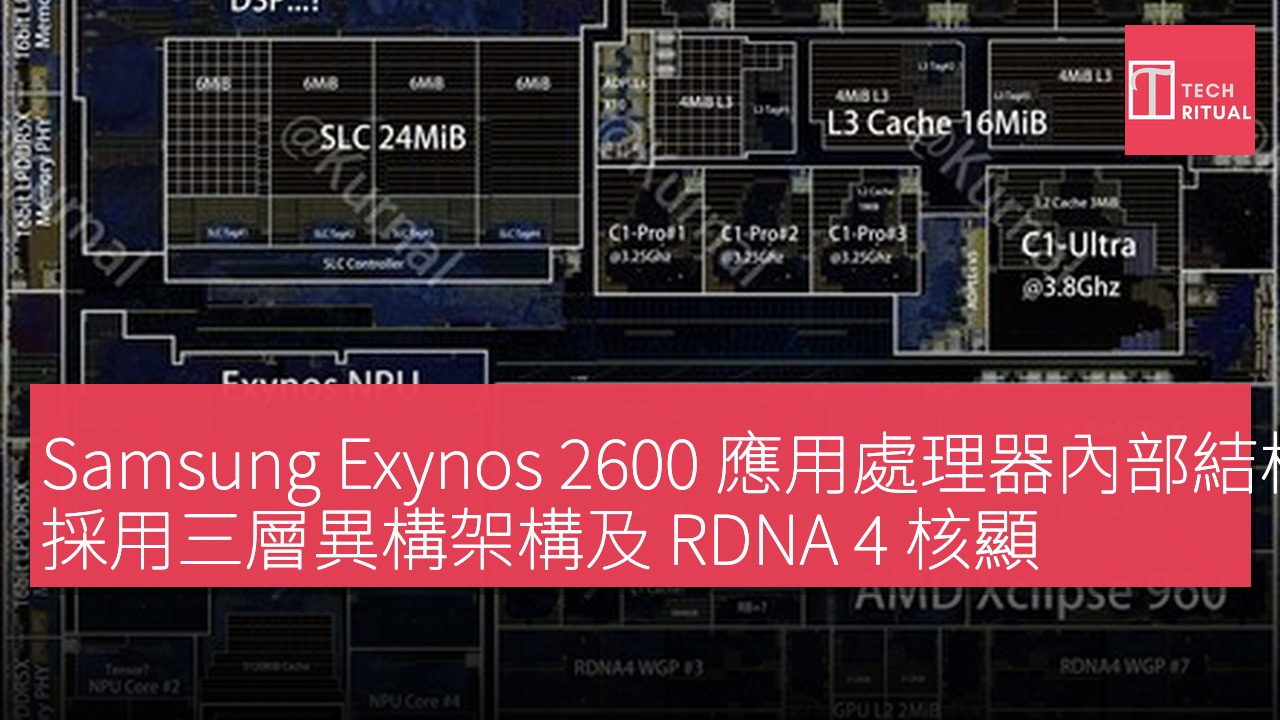

Samsung Exynos 2600 應用處理器的內部結構近日曝光。相關照片顯示，這款面向智能手機、平板電腦和超便攜筆記本的晶片採用單片式設計，所有邏輯組件集成在同一晶片上，內部包含大量片上內存和計算單元。該晶片使用 Samsung 自主研發的 SF2 製程生產，屬於 2 納米 GAAFET 工藝節點，晶體管密度和電氣性能被指與台積電 N2 工藝相當。
在 CPU 部分，Exynos 2600 採用三層異構多核架構，配置為 1 個超大核、3 個性能核和 6 個能效核。其中一顆 C1-Ultra 超大核心最高頻率為 3.80GHz，配備 3MB 專用 L2 快取；3 顆 C1-Pro 性能核心最高頻率為 3.25GHz，每個核心擁有 1MB 專用 L2 快取；另外 6 顆基於 C1-Pro 架構的核心作為能效核心，最高頻率為 2.75GHz，並採用更激進的電源管理策略。
資料顯示，性能核心和能效核心在功能上完全相同，晶體管數量一致，僅配置參數不同。10 個核心通過 16MB 共享 L3 快取連接，並可平等訪問。
Exynos 2600 的圖形性能顯著提升
圖形部分，晶片集成由 AMD 授權的 Xclipse 960 集成顯卡，採用 RDNA 4 架構，並延續前代 RDNA 3.5 在 LPDDR 內存管理方面的優化。該 GPU 配備 16 個計算單元、8 個工作組處理器、1024 個流處理器，以及 64 個紋理映射單元和 32 個光柵操作單元，同時配有 4MB 專用 L2 快取。在 AI 計算方面，Samsung 自研 NPU 相較 Exynos 2500 提升超過 100%，採用 32K MAC 設計，實際運算吞吐量可達 59TOPS。
晶片還集成圖像處理器、數字信號處理器、顯示控制器、媒體加速器和 24MB 系統級快取，並提供 64 位 LPDDR5X 內存接口、UFS 物理層接口、多個 USB 3.2 物理層接口以及 eDP 顯示接口。
項目 規格 處理器 Exynos 2600 RAM 64 位 LPDDR5X 快取 16MB 共享 L3 快取 AI 運算吞吐量 59TOPS
