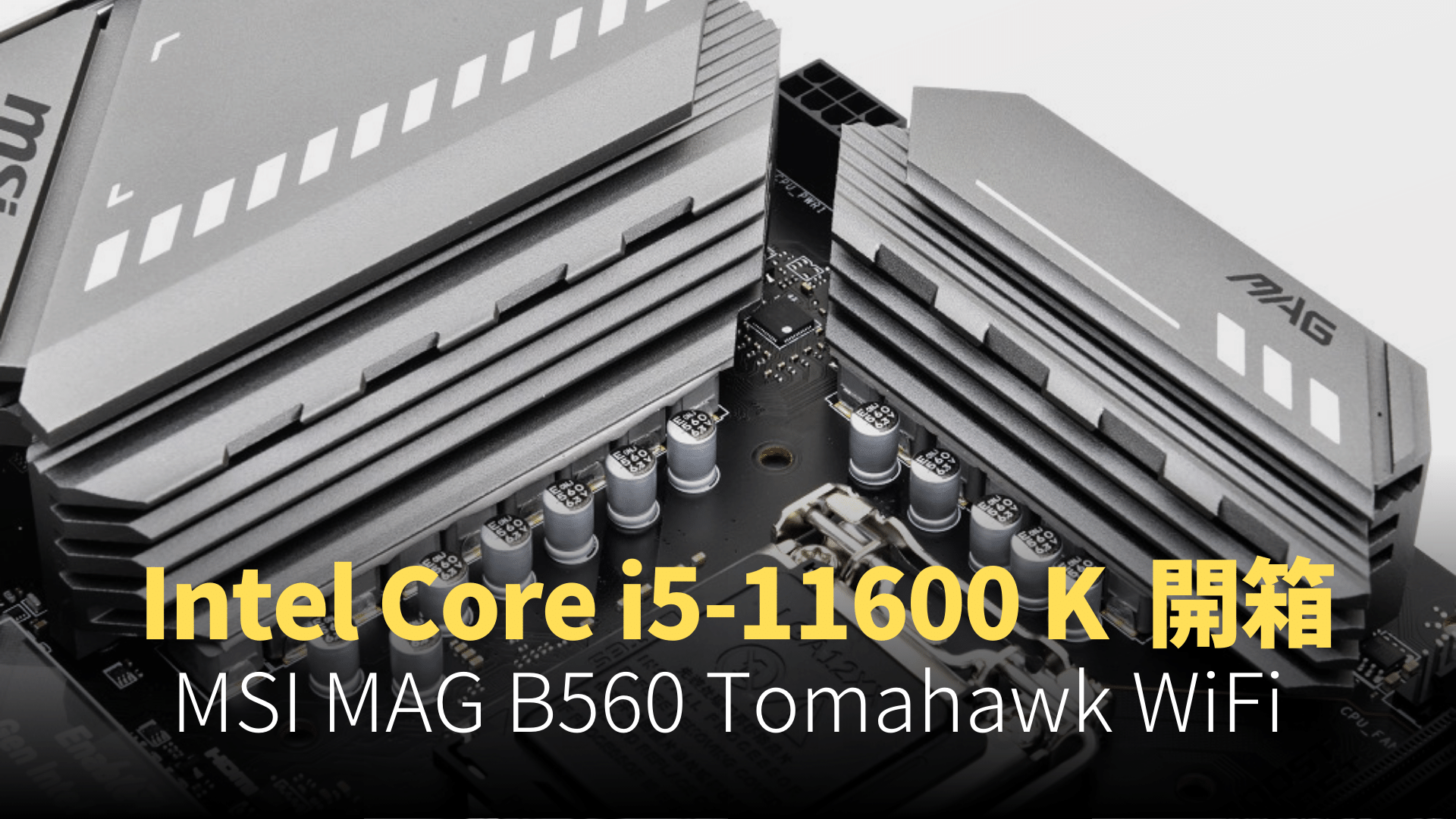

【開箱】MSI MAG B560 Tomahawk WiFi x Intel Core i5-11600 K

【有奬遊戲】送 CMHK 30GB 5G 卡(共 8 張)

Techritual 聯合 CMHK 中國移動官方活動,贏取 CMHK 30GB 5G SIM Card 智能家居產品。現在只需在 2021 年 9 月 30 日前完成任務,將有機會獲得 CMHK 30GB 5G SIM Card 1 張,名額共 8 部。

除了處理器供電迴路設計規模,配備 Wi-Fi 6E 無線網路模組也是加分點。

ATX 尺寸的 MAG B560 Tomahawk WiFi 是採用 Intel B560 晶片組,撰稿期間似乎尚未進入零售通路,推測開賣價格可能落在 5 字開頭,屬於 B560 裡面的高階 / 價格製品。

快速環顧 MAG B560 Tomahawk WiFi 大致布局,其實帶有幾分中、高價位產品的影子,主要是針對堆砌料件、功能做了取捨,以符合其定位和目標價格。即便 B560 晶片組並未支援處理器超頻,仍然打出 12(CPU)+ 2(GT)+ 1(SA)相 Duet Rail 電源系統這張牌,而輸入端配置為 8 + 4pin 插槽,提供相當程度的供電能力。

就官網描述來看,例如 Core Boost、LCC 自動校正、2oz 鍍銅印刷電路板等基礎設計 / 功能,並未因為定位較低而被消失。另外加分點在於散熱處理,儘管處理器供電迴路的散熱片並未結合導熱管,但與元件之間也是使用 7W/mK 導熱墊。而且靠近 I/O 背板那端還向上延伸成為遮罩,全金屬材質具有一定厚實度,並非塑料上蓋所以對散熱輔助小有幫助。

至於 4 組記憶體插槽,電路設計一貫強調包含 DDR4 Boost 等機能,使其性能與相容性能夠兼具。另外由於 Intel 解開 B560 對於 X.M.P. 支援的限制,因此表定支援時脈組態高達 DDR4-5066,Rocket Lake-S 記憶體控制器有 2 個通道,當安裝 2 支 1 / Single Rank 超頻模組,X.M.P. 或手動超頻將有機會實現高時脈。

MAG B560 Tomahawk WiFi 有 3 組 M.2,全都採用強化插槽用料設計,惟 M.2_3 取消了 Shield Frozr 散熱片。M.2_1 線路設計和 Rocket Lake-S 處理器相連,支援至 Type 22110 長度、PCIe 4.0 x4 NVMe 模組,得留意安裝 Comet Lake-S 系列處理器將無法使用。其餘 2 組是和 B560 晶片組連通,支援至 Type 2280、PCIe 3.0 x4 NVMe,而且 M.2_2 另外也能用 SATA 模組。

當 M.2_2 安裝 SATA 介面固態硬碟模組時,將和 6 組 SATA 6Gb/s 其中的 SATA_1,產生衝突而無法使用。其他看來沒有什麼限制,主要的 PCIe x16 插槽結合鋼鐵裝甲設計,由處理器負責可支援至 PCIe 4.0。其餘是由 B560 晶片組供應通道,PCIe 3.0 x16(最高 x4 配線)、PCIe 3.0×1 插槽各 1 組,並且也附加 PCIe 6pin 輔助電源插座(居然沒被消失!)。

購入後在裝機階段,處理器、水冷幫浦、系統等 4pin 風扇插座總數達 7 組,足以讓系統整體散熱建構無虞。而 EZ Debug LED 也被保留著,此外還有 EZ LED 切換開關、2 組 RGB LED(4pin)與 3 組 Rainbow LED(3pin)插座,這些和 RGB LED 燈光效果相關的配置,在作業系統內可以透過軟體層的 Mystic Light 來調整把玩。

儘管 I/O 也導入預裝背板這設計,不諱言此處的功能用料堆砌,可以看出基於定位因素必然的取捨。像 2.5Gbps 乙太網路,是採用 Realtek RTL8125B 控制器,並非常見的 Intel I225-V。然而有趣的是,MSI 為它搭配 Intel Wi-Fi 6E AX210 無線網路模組,得以支援應用正在逐漸成形的 6GHz 頻段,一些中低價位 Z590 製品可是未必有搭載。


音效採用 Realtek ALC897 編解碼器,電路設計大致上依舊,包含音效電容器、線路隔絕 / 左右聲道分離,爆音抑制等。至於 USB 部分,唯一 USB Type-C 是 USB 3.2 Gen 2×2(20Gbps),搭配 USB 3.2 Gen 1 和 USB 2.0 各 4 埠,另外也能從內部擴充埠再拉出幾組 USB 3.2 Gen 2、USB 2.0 等。如果要使用內顯,那麼 DisplayPort 1.4、HDMI 2.0b 任君挑選,都能夠支援 4K @ 60Hz 輸出。

MAG B560 Tomahawk WiFi 的 UEFI BIOS 如同以往產品,MSI 並不會針對定位而做出刪減,只要硬體層支援就會盡可能提供。Settings 群組主要是針對晶片組、I/O 方面,分門別類提供相關設定選項,自 UEFI BIOS 發展以來,MSI 陸續加入 Secure Erase+、NVMe SSD Self-Test 等附加機能。

附加硬體裝置的操控彈性有所變化,除了既有音效、乙太網路可以選擇關閉,這次也將無線網路納入,而且能選擇單獨使用無線網路或藍牙。至於處理器、記憶體等性能等部分,都是歸納在 OC 類群底下,其中 CPU Cooler Tunung 是近期新元素,提供盒裝、塔式水冷選項是和 PL1 功率限制連動。


MSI MAG B560 Tomahawk WiFi - UEFI BIOS (7)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (8)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (9)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (10)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (11)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (12)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (13)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (14)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (15)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (1)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (2)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (3)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (4)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (5)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (6)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (7)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (8)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (9)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (10)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (11)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (12)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (13)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (14)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (15)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (1)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (2)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (3)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (4)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (5)
MSI MAG B560 Tomahawk WiFi - UEFI BIOS (6)

MAG B560 Tomahawk WiFi 唯一附加軟體為 Dragon Center,只不過尚未整合進 UEFI BIOS、不會自動蹦出前導程式,所以得自行下載安裝。Dragon Center 將性能微調(時脈、電壓等)、系統監控、系統散熱,以及網路附加功能軟體 LAN Manager 等整合在一起,此外也能快速批次進行安裝 / 更新驅動程式,因而具有相當的實用性。

MSI MAG B560 Tomahawk WiFi - Software (8)
MSI MAG B560 Tomahawk WiFi - Software (9)
MSI MAG B560 Tomahawk WiFi - Software (10)
MSI MAG B560 Tomahawk WiFi - Software (11)
MSI MAG B560 Tomahawk WiFi - Software (12)
MSI MAG B560 Tomahawk WiFi - Software (1)
MSI MAG B560 Tomahawk WiFi - Software (2)
MSI MAG B560 Tomahawk WiFi - Software (3)
MSI MAG B560 Tomahawk WiFi - Software (4)
MSI MAG B560 Tomahawk WiFi - Software (5)
MSI MAG B560 Tomahawk WiFi - Software (6)
MSI MAG B560 Tomahawk WiFi - Software (7)
MSI MAG B560 Tomahawk WiFi - Software (8)
MSI MAG B560 Tomahawk WiFi - Software (9)
MSI MAG B560 Tomahawk WiFi - Software (10)
MSI MAG B560 Tomahawk WiFi - Software (11)
MSI MAG B560 Tomahawk WiFi - Software (12)
MSI MAG B560 Tomahawk WiFi - Software (1)
MSI MAG B560 Tomahawk WiFi - Software (2)
MSI MAG B560 Tomahawk WiFi - Software (3)
MSI MAG B560 Tomahawk WiFi - Software (4)
MSI MAG B560 Tomahawk WiFi - Software (5)
MSI MAG B560 Tomahawk WiFi - Software (6)
MSI MAG B560 Tomahawk WiFi - Software (7)

性能實測體驗搭配 Intel Core i5-11600K 處理器進行,儘管 B560 晶片組不大有處理器超頻可玩性,但是 Intel Extreme Tuning Utility 仍然允許最佳化倍頻設置,自動執行結果是將全核心由預設 4.6GHz 提高至 4.8GHz。其餘搭配硬體與環境組態相同,大致而言相當於有一種彌補效果,得以縮減 B560 和 Z590 之間的落差。

MSI MAG B560 Tomahawk WiFi - Benchmark (6)
MSI MAG B560 Tomahawk WiFi - Benchmark (20)
MSI MAG B560 Tomahawk WiFi - Benchmark (1)
MSI MAG B560 Tomahawk WiFi - Benchmark (3)
MSI MAG B560 Tomahawk WiFi - Benchmark (9)
MSI MAG B560 Tomahawk WiFi - Benchmark (7)
MSI MAG B560 Tomahawk WiFi - Benchmark (8)
MSI MAG B560 Tomahawk WiFi - Benchmark (13)
MSI MAG B560 Tomahawk WiFi - Benchmark (12)
MSI MAG B560 Tomahawk WiFi - Benchmark (11)
MSI MAG B560 Tomahawk WiFi - Benchmark (2)
MSI MAG B560 Tomahawk WiFi - Benchmark (19)
MSI MAG B560 Tomahawk WiFi - Benchmark (16)
MSI MAG B560 Tomahawk WiFi - Benchmark (18)
MSI MAG B560 Tomahawk WiFi - Benchmark (15)
MSI MAG B560 Tomahawk WiFi - Benchmark (17)
MSI MAG B560 Tomahawk WiFi - Benchmark (10)
MSI MAG B560 Tomahawk WiFi - Benchmark (5)
MSI MAG B560 Tomahawk WiFi - Benchmark (6)
MSI MAG B560 Tomahawk WiFi - Benchmark (20)
MSI MAG B560 Tomahawk WiFi - Benchmark (1)
MSI MAG B560 Tomahawk WiFi - Benchmark (3)
MSI MAG B560 Tomahawk WiFi - Benchmark (9)
MSI MAG B560 Tomahawk WiFi - Benchmark (7)
MSI MAG B560 Tomahawk WiFi - Benchmark (8)
MSI MAG B560 Tomahawk WiFi - Benchmark (13)
MSI MAG B560 Tomahawk WiFi - Benchmark (12)
MSI MAG B560 Tomahawk WiFi - Benchmark (11)
MSI MAG B560 Tomahawk WiFi - Benchmark (2)
MSI MAG B560 Tomahawk WiFi - Benchmark (19)
MSI MAG B560 Tomahawk WiFi - Benchmark (16)
MSI MAG B560 Tomahawk WiFi - Benchmark (18)
MSI MAG B560 Tomahawk WiFi - Benchmark (15)
MSI MAG B560 Tomahawk WiFi - Benchmark (17)
MSI MAG B560 Tomahawk WiFi - Benchmark (10)
MSI MAG B560 Tomahawk WiFi - Benchmark (5)

測試平台

  • 處理器:Intel Core i5-11600K
  • 記憶體:Crucial Ballistix Elite DDR4-4000 16GB Kit(2 x 8GB)
  • 顯示卡:ASUS TUF Gaming GeForce RTX 3080 OC Edition
  • 系統碟:GIGABYTE AORUS NVMe Gen4 SSD 1TB
  • 作業系統:Microsoft Windows 10 Pro 64bit(20H2)

由於 MAG B560 Tomahawk WiFi 還未正式開賣,所以性價比這部分還不好說,只能就整體把玩感來總結。以其電迴路規模與散熱、配備 Wi-Fi 6E 無線網路(B560 晶片組相對少見), 且 UEFI BIOS 調整選項完整度、附加軟體使用體驗等面向而言,只要上市價格沒有出乎預料,那麼它是具很高的吸引力。
