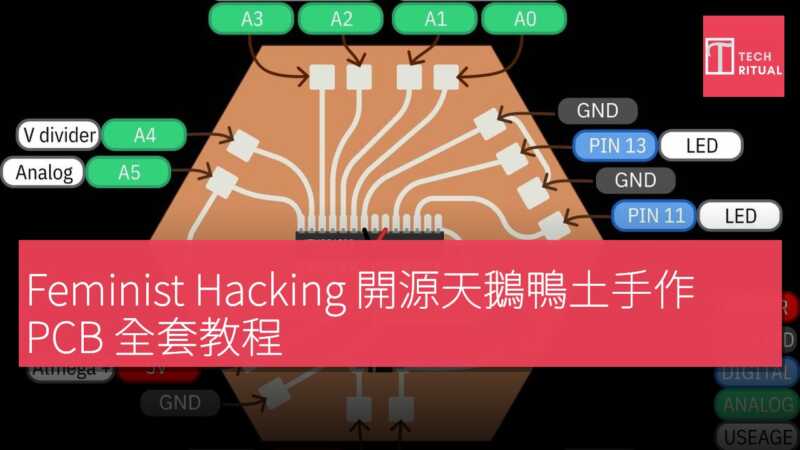

女權主義駭客團隊在博客上發佈了一項開源項目,利用天然鵝卵石製作可工作的 PCB 印印度板,整套工藝借鑒了傳統陶藝技術,從採土、成形到柴燒,全程手工完成。該項目源於團隊對智能設備硬體中衝突礦物的反思,他們注意到陶土本身已是電容、壓電元件和電阻等電子組件的關鍵材料,因此嘗試用鵝卵石取代傳統 PCB 基材。
製作過程詳解
與商業產品和高新瓷不同,團隊向一位陶藝工匠學習了古代柴燒製作鵝卵石的先例技術,經過兩天實踐掌握了從就地取土到燒製成形的流程。製作過程大致分為四個步驟:採集並調配天然鵝卵石,去除氣泡和雜質後壓製成約 10 × 10 厘米 的泥片;使用 3D 打印的模具在泥片上壓出電路走線凹槽,凹槽深度約 1.5 毫米;自然風乾一天後,用銀基導電漿手工塗抹走線。團隊選用的銀漿由德國公司生產,原物料來自廟宇回收的廢銀粉,供應鏈可追溯,需要焊接的節點處塗抹額外厚塗層。
燒製環節是最大的技術挑戰,鵝卵石在燒製過程中會收縮約 5%,團隊經過多次試錯才校準了模具尺寸和凹槽深度,確保成品走線精度滿足焊接需求。 該項目已完全開源,博客提供了詳細製作指南和 PDF 文件,GitHub 頁面包含程式碼、焊接說明和 3D 打印文件。
